Automatize sua produção com a Máquina de Barramento CNC 803U-3-C. Equipamento hidráulico de alta precisão para furar, cortar e dobrar barras de cobre e alumínio com tecnologia CNC. Ideal para fabricantes de transformadores, painéis elétricos de alta tensão e QGBT. Aumente a repetibilidade e reduza o desperdício com o sistema automatizado de dobra e puncionamento LT. Robustez e tecnologia para a indústria elétrica brasileira.

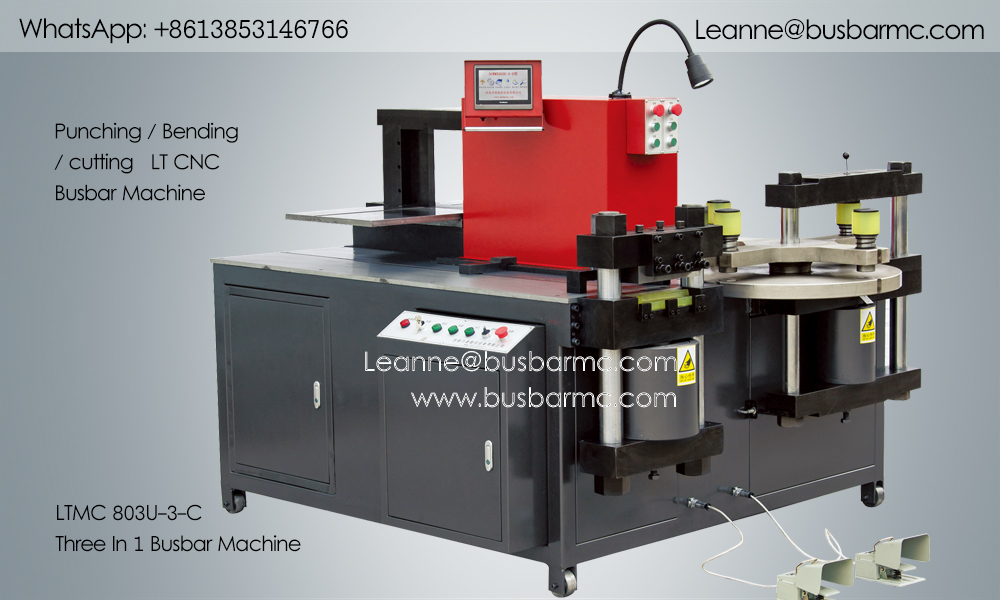

A 803U-3-C é a processadora 3 em 1 CNC indicada para transformadores e painéis de alta potência, faixa em que 12 mm de espessura já não é suficiente. Ela está disponível em três capacidades: 300 kN para barras de até 12 mm × 150 mm, 500 kN para 16 mm × 200 mm e 800 kN para 20 mm × 250 mm. A faixa de furação acompanha a força nominal, de Φ4,3–25 mm na versão menor até Φ4,3–34 mm na maior. As unidades de puncionamento, corte e dobra são independentes e podem operar simultaneamente. O controle é feito por PLC Siemens e a precisão de dobra é de ±1°, com repetibilidade de ±0,5°. A potência varia de 3 × 4 kW a 3 × 5,5 kW e o peso, de 1.400 kg a 2.100 kg. Aplicação típica: transformadores, quadros de alta tensão e QGBT.
Valores conforme ficha técnica do modelo. Cada parágrafo é autônomo e informa condição de teste, valor e base de comparação.
Condição de teste: três versões de força da mesma 803U-3-C, na mesma arquitetura de máquina. Valor: 300 kN para 12 mm × 150 mm, 500 kN para 16 mm × 200 mm e 800 kN para 20 mm × 250 mm. Base de comparação: máquinas 3 em 1 de entrada, limitadas a 10 ou 12 mm de espessura. Efeito: a faixa de 16 a 20 mm exigida por barramento de transformador é atendida sem uma segunda máquina.
Condição de teste: furação nas três versões de força da 803U-3-C. Valor: Φ4,3–25 mm na versão de 300 kN, Φ4,3–30 mm na de 500 kN e Φ4,3–34 mm na de 800 kN. Base de comparação: puncionadeira com matriz de faixa fixa, que não acompanha o crescimento do diâmetro de conexão. Efeito: parafusos de maior bitola, típicos de barramento de alta corrente, são furados na mesma máquina.
Condição de teste: as três unidades operando simultaneamente no mesmo ciclo. Valor: unidades independentes, com precisão de dobra de ±1° e repetibilidade de ±0,5°. Base de comparação: processadoras sequenciais, em que a peça aguarda a liberação de cada unidade. Efeito: o tempo de ciclo passa a ser o da unidade mais lenta, e não a soma das três operações.
Condição de teste: seleção do modelo conforme a bitola de trabalho. Valor: 1.400 kg e 3 × 4 kW na versão de 300 kN; 1.700 kg e 3 × 5,5 kW na de 500 kN; 2.100 kg e 3 × 5,5 kW na de 800 kN, com dimensões de 1.780 × 1.400 × 1.300 mm a 1.950 × 1.560 × 1.450 mm. Base de comparação: as três versões usam o mesmo controle PLC Siemens. Efeito: a escolha se dá pela bitola do barramento, sem mudança de tecnologia de controle nem de operação.
É uma processadora CNC que integra puncionamento, corte e dobra, indicada para fabricação de painéis elétricos, transformadores e barramentos de alta potência.
Sim. As unidades são independentes e podem trabalhar simultaneamente, o que reduz o tempo de ciclo ao da unidade mais lenta.
PLC Siemens, com precisão de dobra de ±1° e repetibilidade de ±0,5°.
Descrição da Máquina de Barramento CNC 3 em 1 para Cobre e Alumínio

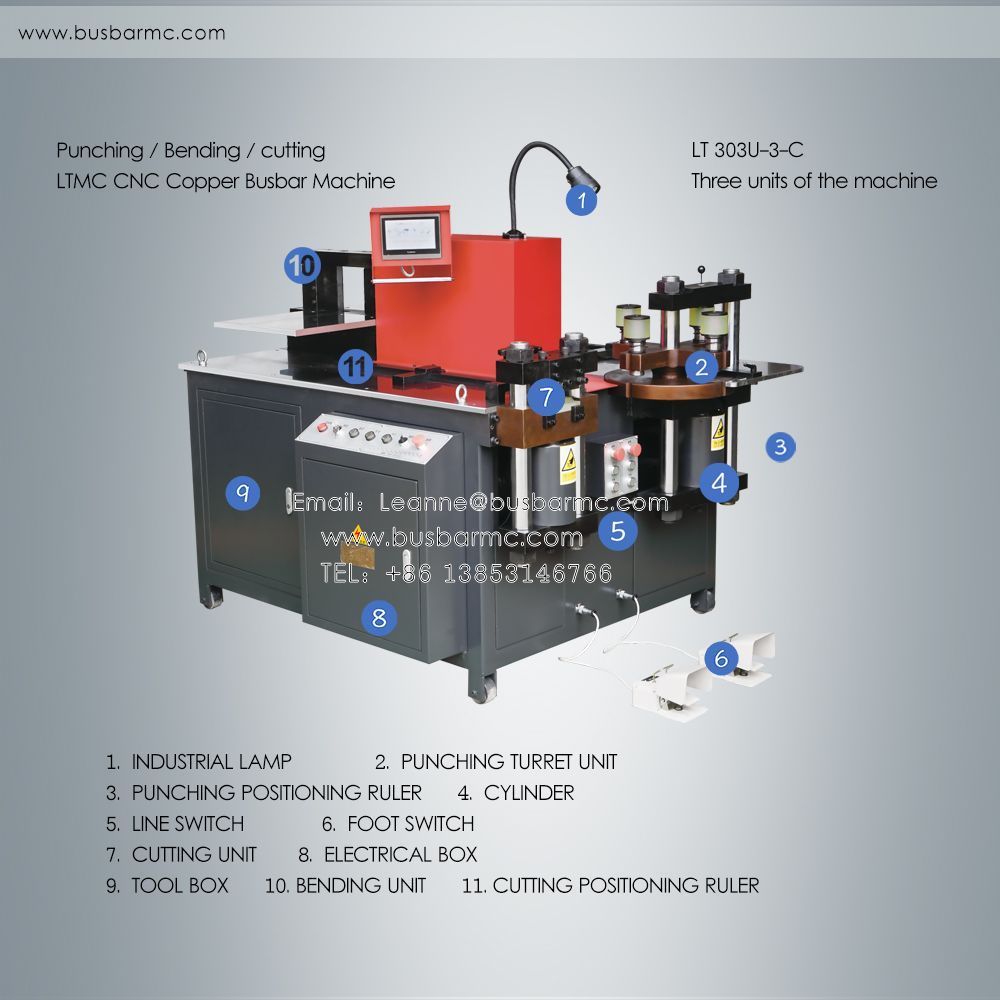

Esta série de processadoras de barramento CNC possui três unidades de processamento independentes: puncionamento, corte (guilhotina) e dobra hidráulica. As três unidades podem ser operadas simultaneamente ou em sequência, o que reduz drasticamente o tempo de fabricação e aumenta a eficiência produtiva. A unidade de dobra é equipada com PLC Siemens de alta precisão.
Parâmetros Técnicos
| Itens | Modelos | ||
| 303U-3-C | 503U-3-C | 803U-3-C | |
| Força Nominal (kN) | 300 | 500 | 800 |
| Faixa de Furo/Puncionamento (mm) | ф4.3 ～ ф25 | ф4.3 ～ ф30 | ф4.3 ～ ф34 |
| Espessura Máxima (mm) | 12 | 16 | 20 |
| Largura Máxima (mm) | 150 | 200 | 250 |
| Espessura Máx. de Corte (mm) | 12 | 16 | 20 |
| Largura Máx. de Corte (mm) | 150 | 200 | 250 |
| Largura Máx. Dobra Horizontal (mm) | 150 | 200 | 250 |
| Espessura Máx. Dobra Horizontal (mm) | 12 | 16 | 20 |
| Tamanho Máx. Dobra Vertical (mm) | 10×100 | 12×120 | 12×120 |
| Potência (kW) | 3×4KW | 3×5.5KW | 3×5.5KW |
| Precisão de Dobra (graus) | ±1° | ±1° | ±1° |
| Precisão Repetitiva de Dobra | ±0.5° | ±0.5° | ±0.5° |
| Dimensões Externas (mm) | 1780×1400×1300 | 1950×1560×1390 | 1950×1560×1450 |
| Peso Total (kg) | 1400KG | 1700KG | 2100KG |
Detalhes do Produto

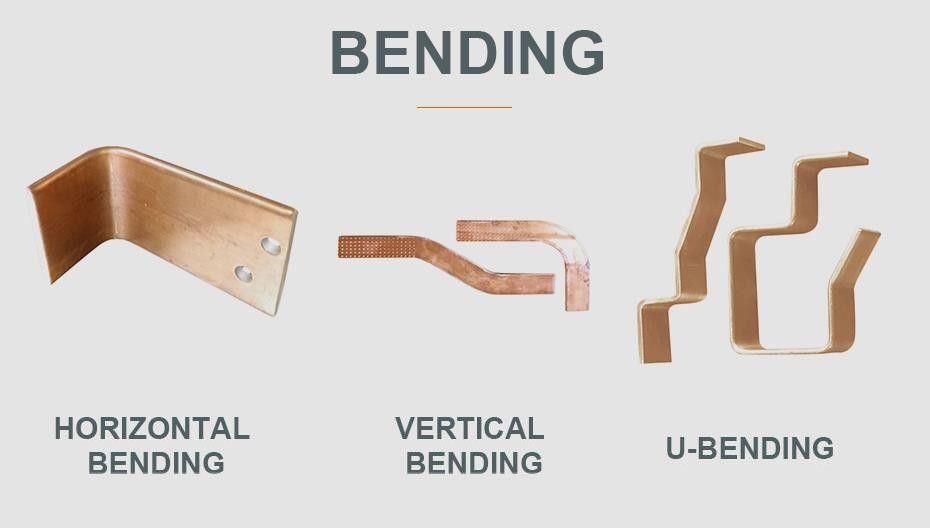

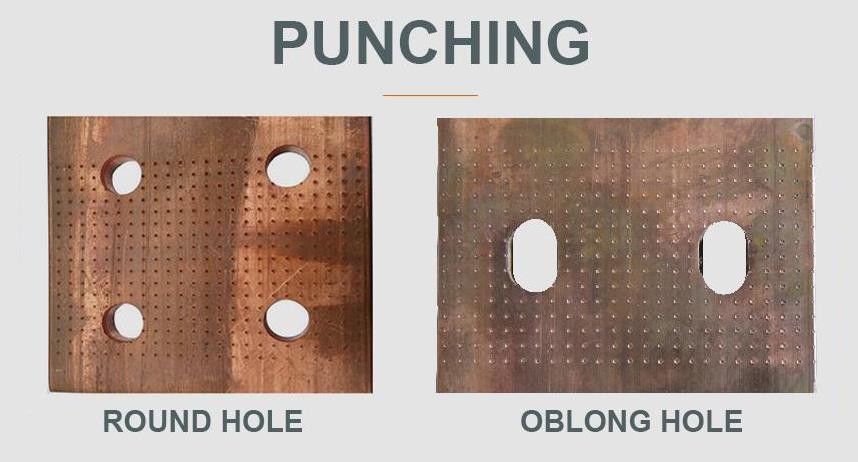

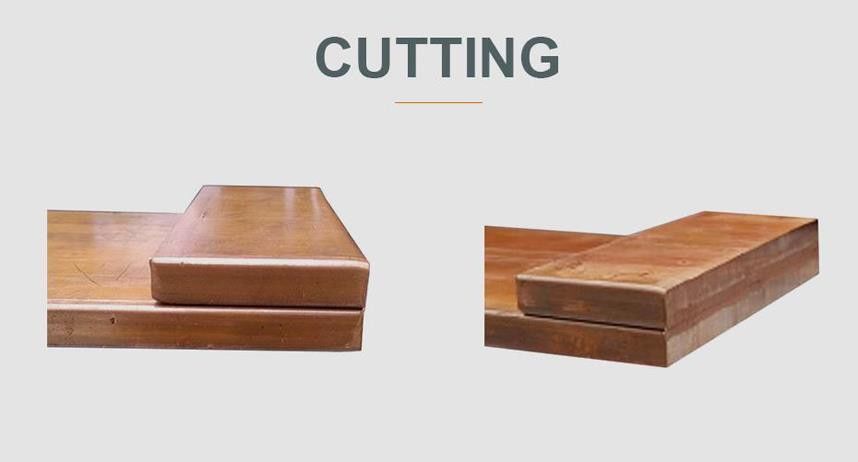

Amostras de Processamento
A função principal é o processamento de barramentos de cobre e alumínio em diferentes especificações. Através de suas unidades operacionais, a maquinaria para barramento realiza diversos processos de forma rápida: corte preciso, puncionamento (furos circulares e oblongos), dobra horizontal, dobra vertical, dobra em U, gofragem (embossing), prensagem plana, torção e processamento de conectores de cabos.

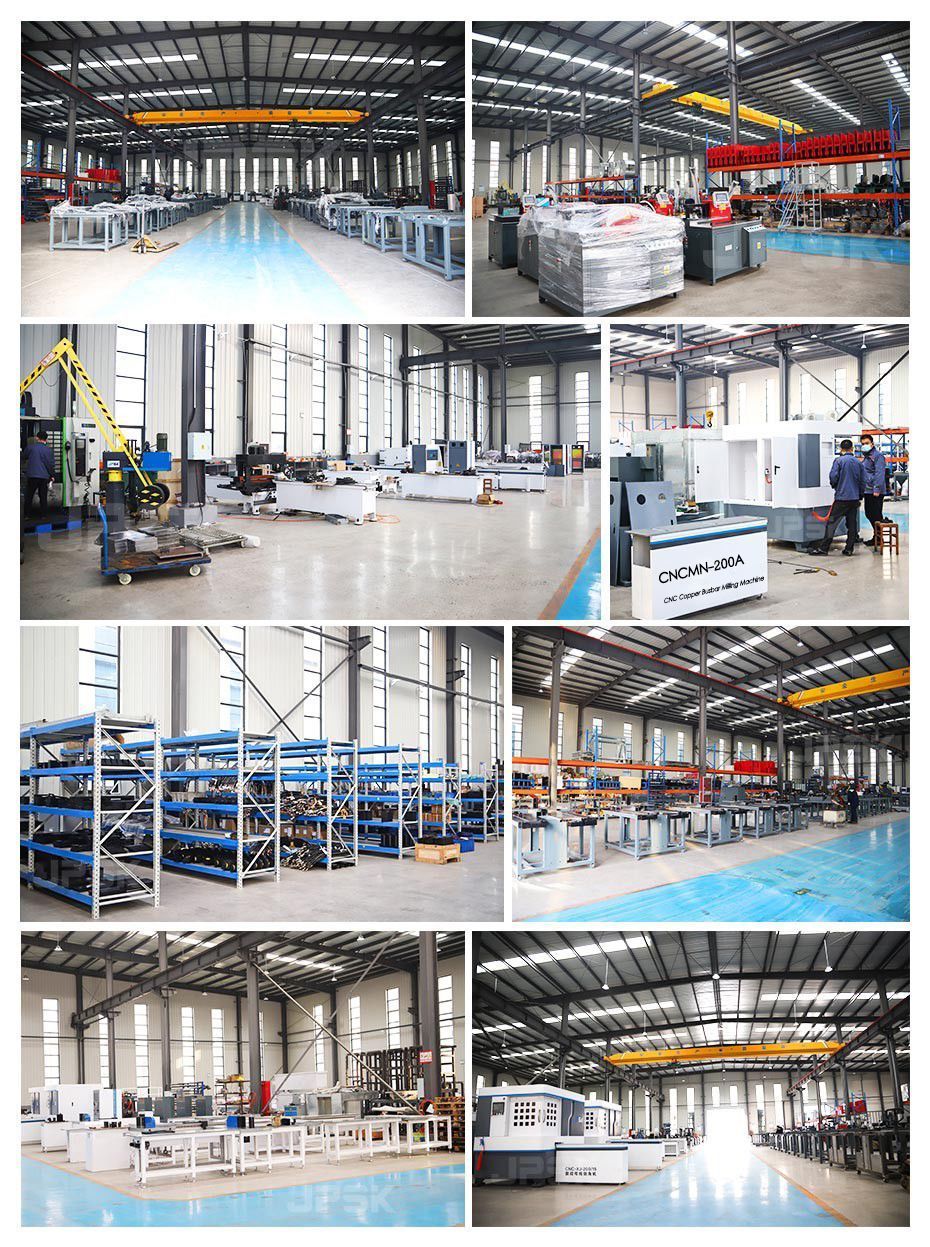

Nossa Fábrica e Serviços
A LT foi fundada em 2005. Com mais de 15 anos de experiência, consolidou-se como uma empresa de alta tecnologia especializada em P&D, design, fabricação e pós-venda de equipamentos para o setor elétrico e automação industrial CNC.
Processo de Atendimento
Nossos engenheiros de campo realizam visitas técnicas regulares para garantir a máxima qualidade e satisfação com nossos equipamentos.

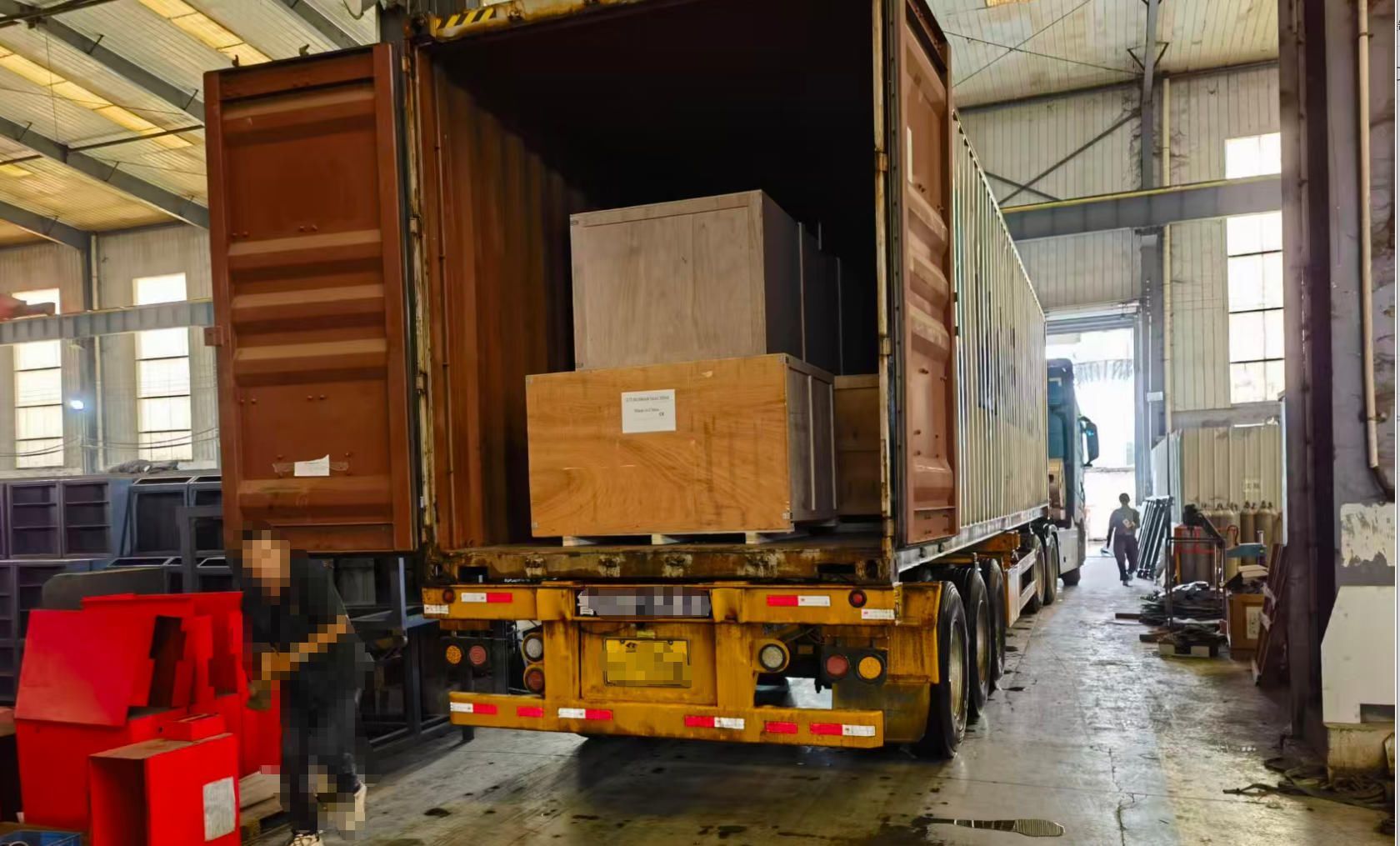

Embalagem e Entrega
Utilizamos filme plástico impermeável na parte interna e caixas de madeira robustas tratadas na parte externa para garantir a segurança durante o transporte marítimo.
Vídeo Operacional: Linha 803U CNC
FAQ - Perguntas Frequentes sobre a Máquina 3 em 1
P1: Para que serve a Máquina de Barramento 803U-3-C?
R1: É uma processadora CNC que integra puncionamento, corte e dobra. É essencial para fabricação de painéis elétricos, transformadores e barramentos de alta potência.
P2: Posso realizar as três operações ao mesmo tempo?
R2: Sim, as unidades são independentes e podem trabalhar simultaneamente, otimizando o fluxo de trabalho industrial.
P3: Qual o sistema de controle utilizado?
R3: Utilizamos o sistema PLC Siemens, garantindo alta precisão e facilidade de operação através de interface CNC amigável.
