Aumente a eficiência da sua oficina com a Máquina de Barramento 303U-3-C. Equipamento trifuncional com controle manual de alta precisão para furar, cortar e dobrar barras de cobre e alumínio. Ideal para fabricantes de painéis elétricos, quadros de distribuição e manutenção industrial. Robusta, fácil de operar e com o melhor custo-benefício para processamento de barramentos de até 12mm. Qualidade LT garantida para sua produção!
A 303U-3-C com controle manual é a processadora 3 em 1 indicada para a oficina que precisa de três funções com o menor custo operacional, em vez de automação CNC. Ela integra puncionamento, corte por guilhotina e dobra em uma bancada com potência de 1 × 4 kW e peso de 1.220 kg. A capacidade declarada é de barras de até 12 mm de espessura por 150 mm de largura nas três funções. A unidade de puncionamento usa torre de seis posições, o que evita a troca manual de matriz a cada furo. A unidade de corte adota lâmina plana em processamento vertical, resultando em interface lisa, sem rebarba e sem desperdício. As três unidades podem ser operadas de forma simultânea ou sequencial. Aplicação típica no Brasil: oficinas de painéis elétricos e manutenção industrial.
Valores conforme ficha técnica do modelo. Cada parágrafo é autônomo e informa condição de teste, valor e base de comparação.
Condição de teste: barra de cobre de 12 mm de espessura por 150 mm de largura processada na 303U-3-C com controle manual. Valor: capacidade de 12 × 150 mm nas três funções, com potência de 1 × 4 kW e peso de 1.220 kg. Base de comparação: processadoras trifásicas da mesma família, que exigem 3 × 4 kW e rede trifásica. Efeito: a máquina opera em oficina monofásica com um terço da potência instalada.
Condição de teste: furação de vários diâmetros na mesma barra. Valor: torre de seis posições, sem troca manual de matriz por furo. Base de comparação: puncionadeira de matriz única instalada em prensa de oficina. Efeito: o operador seleciona o diâmetro pela torre em vez de desmontar a matriz.
Condição de teste: corte de barra com lâmina plana em modo de processamento vertical. Valor: interface de corte declarada plana, sem rebarba, sem desperdício e sem deformação por queda. Base de comparação: corte por disco abrasivo, que gera rebarba e perda de material. Efeito: a etapa de esmerilhamento posterior sobre a barra cortada é eliminada.
Condição de teste: uso das três unidades no mesmo turno de produção. Valor: unidades operáveis de forma simultânea ou sequencial, com curso de trabalho ajustável em cada uma. Base de comparação: bancada composta por três máquinas de função única. Efeito: o ajuste de curso por unidade reduz o tempo de preparação entre lotes de espessuras diferentes.
Barras de cobre e alumínio, com furo, corte e dobra executados na mesma máquina.
Espessura de até 12 mm e largura de até 150 mm nas funções de corte, dobra e furo.
Utiliza revólver de seis posições, o que evita que o operador troque a matriz manualmente a cada furo.
Descrição do Produto
dobradeira de barramento de cobre 303U-3-C
Esta série de máquinas para processamento de barramentos possui três unidades funcionais: puncionamento, corte (guilhotina) e dobra. As três unidades da máquina de barramento 3 em 1 podem ser operadas simultaneamente ou sequencialmente. O curso de trabalho de cada unidade é facilmente ajustável, o que reduz o tempo de operação e aumenta a eficiência produtiva em painéis elétricos. Sua função principal é o processamento técnico de barramentos de cobre e alumínio.
Parâmetros Técnicos
Item / Especificação | Modelo 303U-3-C |
Força Nominal (kn) | 300 |
Faixa de Puncionamento (mm) | ф4.3～ф25 |
Espessura Máxima (mm) | 12 |
Largura Máxima (mm) | 150 |
Espessura Máx. de Corte (mm) | 12 |
Largura Máx. de Corte (mm) | 150 |
Largura Máx. de Dobra Horizontal (mm) | 150 |
Espessura Máx. de Dobra Horizontal (mm) | 12 |
Tamanho Máx. de Dobra Vertical (mm) | 10×100 |
Potência (kw) | 1×4KW |
Tamanho da Mesa (mm) | 1650×1050 |
Dimensões Externas (mm) | 1720×1220×1220 |
Dimensões da Embalagem (mm) | 1800×1300×1430 |
Peso Total (kg) | 1220KG |
Principais Características
1. A unidade de corte utiliza o modo de processamento vertical, sendo flexível e conveniente. Adota corte por lâmina plana, garantindo que a interface da peça seja plana, sem desperdício de material, sem rebarbas ou deformações.

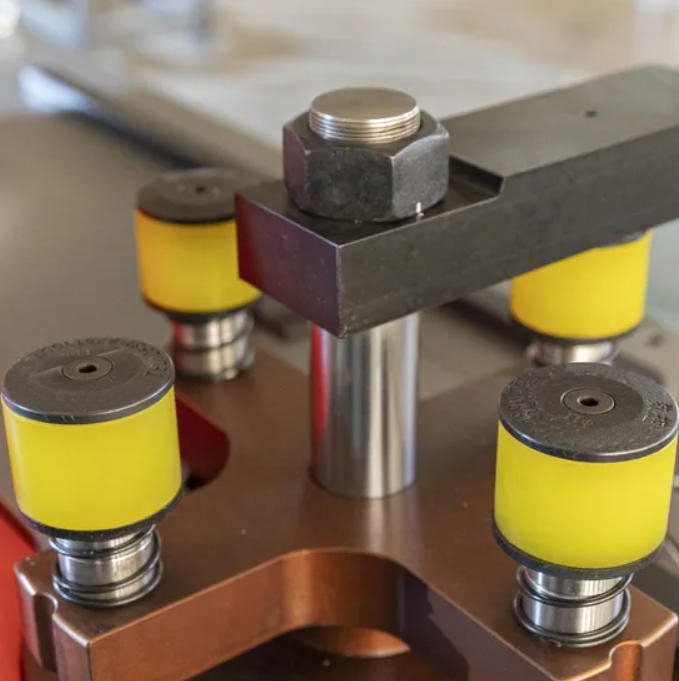

2. A unidade de puncionamento utiliza um revólver de seis posições (torre) com design em forma de dente, proporcionando boa visibilidade. Não há necessidade de troca frequente de matrizes, tornando a operação simples e altamente eficiente.
3. A unidade de dobra adota o sistema de dobra horizontal. Ao trocar os moldes, é possível realizar dobras planas ou verticais com precisão hidráulica.

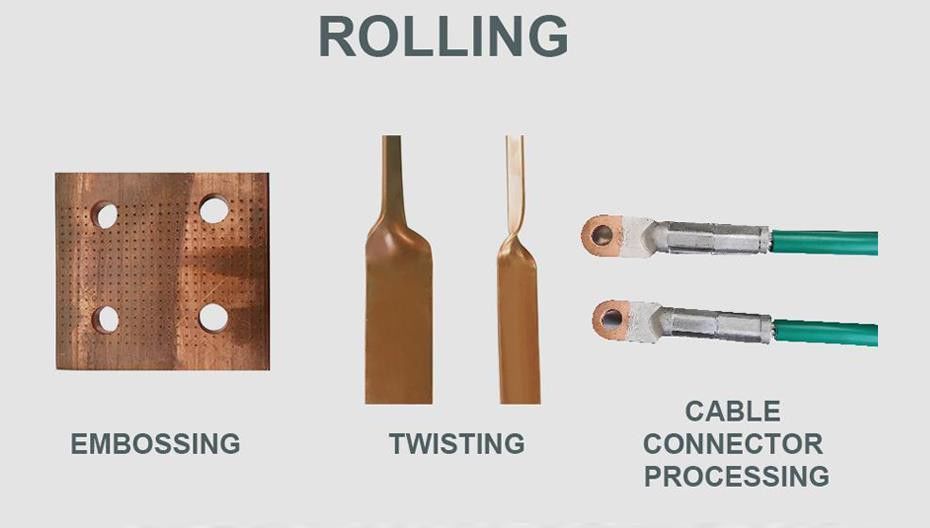

4. Diversas funções de processamento, como gravação em relevo, achatamento, torção e crimpagem de terminais de cabos, podem ser realizadas através da troca de ferramentas específicas.
5. A máquina é equipada com quatro rodízios, facilitando sua movimentação para qualquer lugar da fábrica ou oficina de painéis.
6. Diferentes moldes ou ferramentas personalizadas podem ser instalados conforme os requisitos do usuário para completar o processamento de formas especiais.
Exibição de Detalhes do Produto
Processamento Industrial

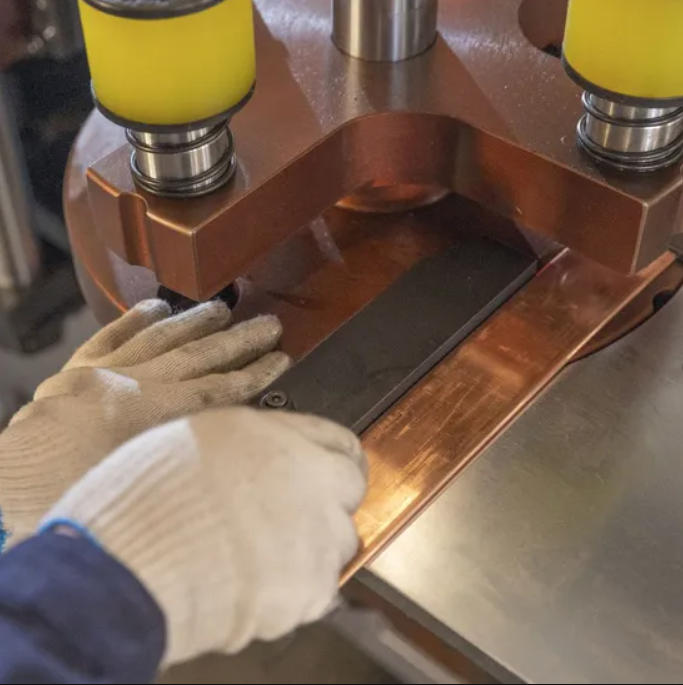

Amostras de Puncionamento (Furo)
Pode realizar furos redondos e oblongos com a unidade de puncionamento de alta precisão.

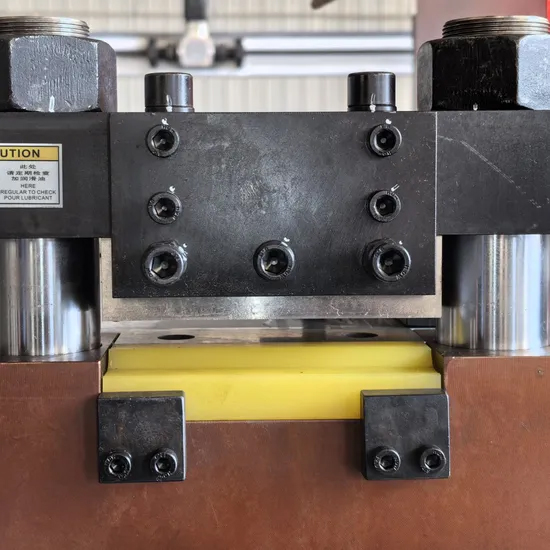

Amostras de Corte (Guilhotina)
A unidade de corte vertical é flexível e ergonômica. A interface do barramento permanece plana, sem sobras de material ou rebarbas técnicas.

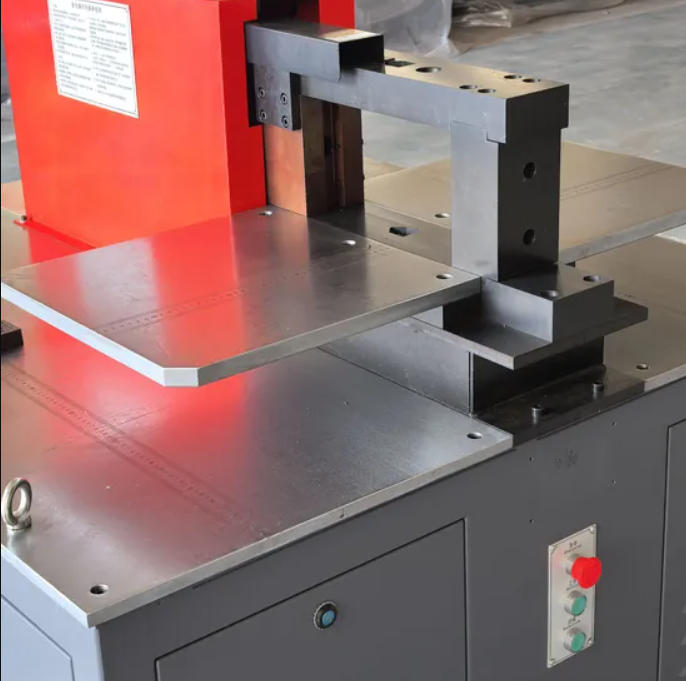

Amostras de Dobra
A unidade de dobra adota uma estrutura de quadro integral fechado. Realiza dobras planas, horizontais, verticais e dobras em U.

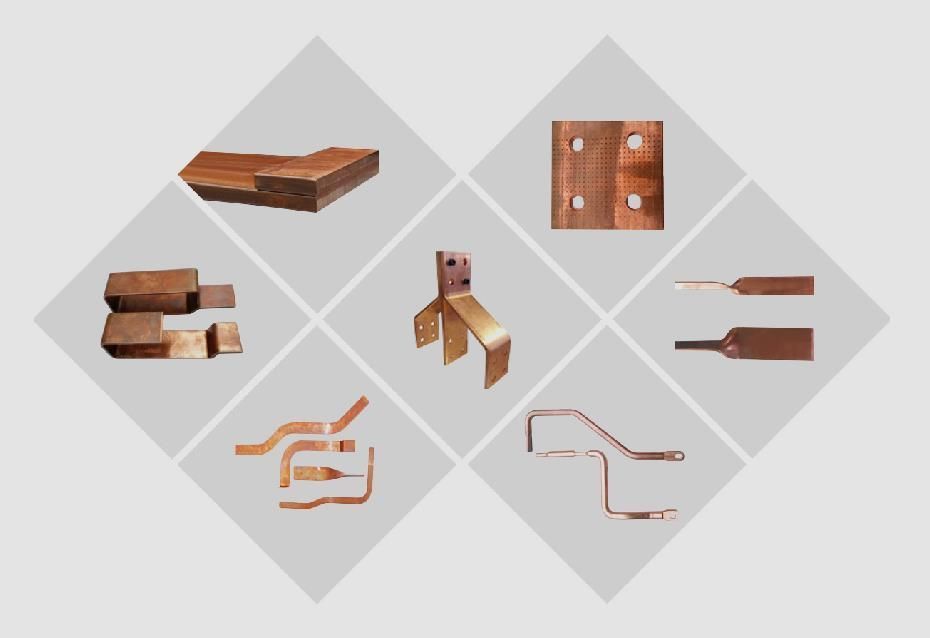

Outras Amostras de Processamento
Nossa Fábrica
Nosso Atendimento

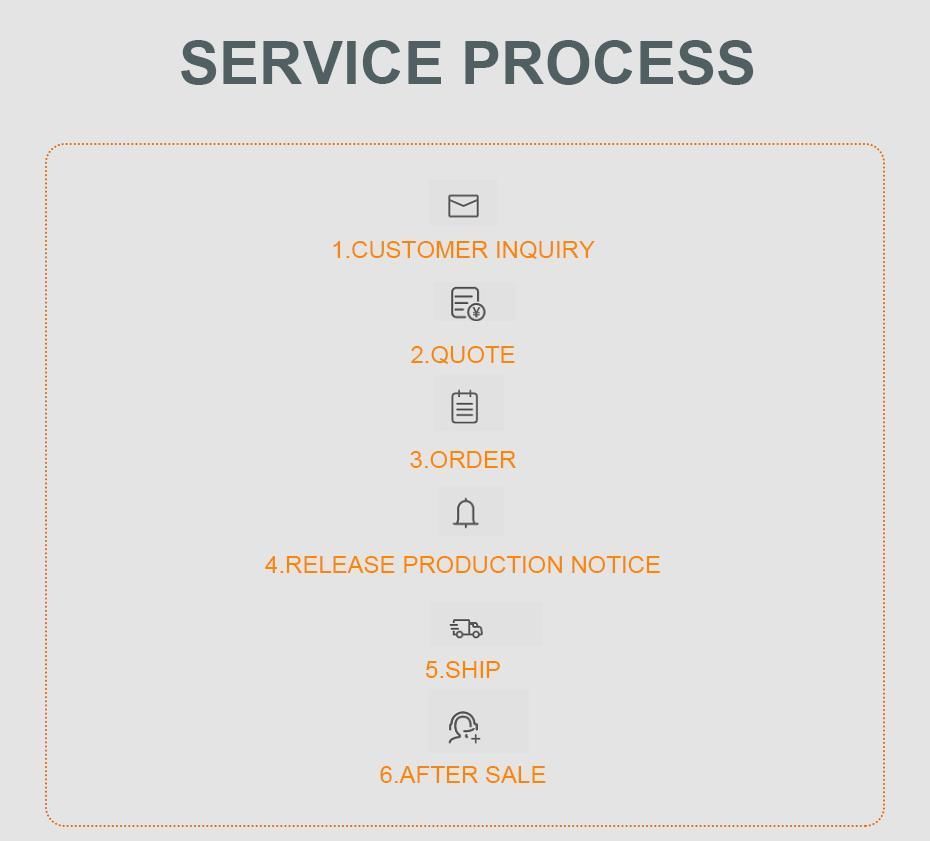

Consulta do cliente - Cotação - Pedido - Produção - Envio - Pós-venda especializado
Nossos engenheiros de pós-venda realizam visitas técnicas e acompanhamento regular para garantir a qualidade contínua da sua produção de equipamentos elétricos industriais.

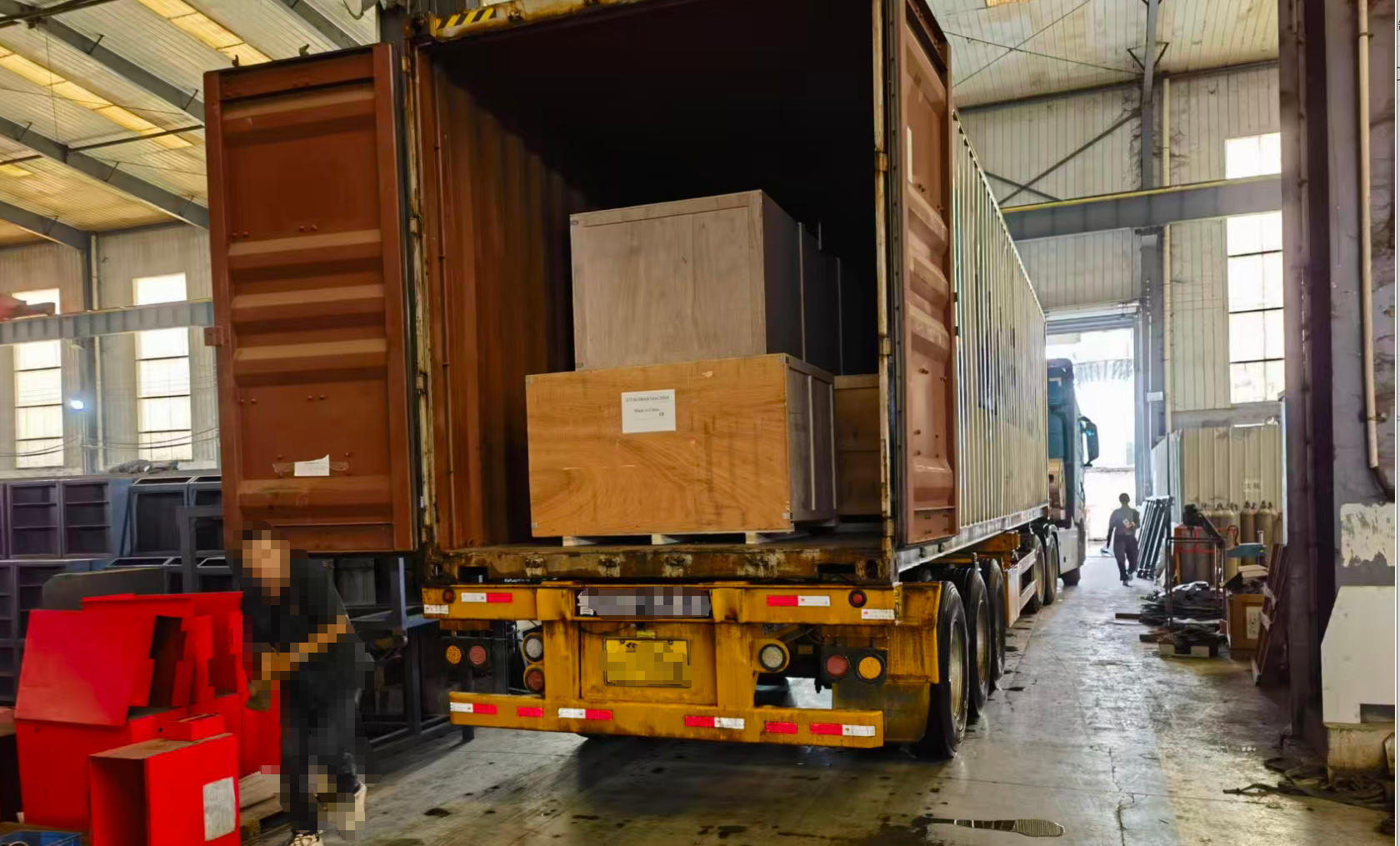

Embalagem e Entrega
Utilizamos filme plástico impermeável interno e caixas de madeira robustas para exportação e transporte seguro.
Nossos Clientes Globais
A LT atua no fornecimento global de equipamentos para processamento de barramentos. Com excelente desempenho, nossas máquinas são exportadas para mais de 100 países, incluindo Estados Unidos, Alemanha, Argentina, Chile e Brasil, atendendo as maiores indústrias elétricas do mundo.
Hot Tags: Máquina de barramento manual 303U-3-C, fabricante de máquinas de barramento, dobradeira hidráulica de cobre Brasil, puncionadeira de torre manual, preço de máquina de barramento 3 em 1.
Vídeos da Máquina de Barramento LT (Operação em Dobra Plana e Vertical):
FAQ - Perguntas Frequentes (Modelo 303U-3-C):
Q1: Quais materiais a 303U-3-C pode processar?
A: É projetada especificamente para barras de cobre eletrolítico e alumínio de diversas medidas.
Q2: Qual a capacidade máxima de trabalho?
A: Suporta espessura de até 12mm e largura de até 150mm para as funções de corte, dobra e furo.
Q3: Como funciona o sistema de puncionamento?
A: Utiliza um sistema de revólver (torre) com 6 posições, evitando que o operador precise trocar a matriz manualmente a cada furo.
Q4: O corte deixa rebarbas?
A: Não. O sistema de guilhotina vertical garante um corte limpo, reto e sem desperdício de matéria-prima.
Q5: A máquina é fácil de transportar dentro da fábrica?
A: Sim, ela possui rodízios industriais reforçados para fácil movimentação na linha de montagem de painéis.
