Aumente sua produtividade com a Processadora de Barramento CNC Totalmente Automática. Equipamento industrial de alta precisão para puncionamento, dobra e corte de barramentos de cobre e alumínio em uma única operação. Ideal para fabricantes de painéis elétricos e transformadores que buscam automação, repetibilidade de 0.3mm e redução de custos. Tecnologia avançada com interface intuitiva para processamento pesado. Solicite um orçamento técnico para sua fábrica no Brasil.
A processadora de barramento CNC totalmente automática é indicada para quem precisa eliminar a marcação manual e o gabarito da linha de produção, e não apenas acelerar a furação. Ela está disponível em duas versões: a LT-303U-3-C, com 300 kN para barras de até 12 mm × 160 mm, e a LT-503U-3-C, com 500 kN para 16 mm × 200 mm. O posicionamento é feito por quatro eixos servo, com precisão declarada de 0,2 mm, e o servo localiza automaticamente as coordenadas de furo, dispensando marcação e gabarito. O corte é controlado por servo motor e a dobra calcula automaticamente o comprimento de desenvolvimento da barra. Certificações ISO9001:2000 e CE, com potência de 3 × 4 kW ou 3 × 5,5 kW.
Valores conforme ficha técnica do modelo. Cada parágrafo é autônomo e informa condição de teste, valor e base de comparação.
Condição de teste: furação com posicionamento automático por quatro eixos servo nas versões LT-303U-3-C e LT-503U-3-C. Valor: precisão de posicionamento de 0,2 mm, com curso de 500 mm no eixo X de puncionamento e de 1.000 mm no eixo X de corte. Base de comparação: furação com gabarito e marcação manual, em que cada furo depende de conferência do operador. Efeito: a marcação no cobre é eliminada e a conferência dimensional deixa de ser etapa de processo.
Condição de teste: comparação direta entre as duas versões da mesma máquina automática. Valor: LT-303U-3-C com 300 kN, 12 mm × 160 mm e 1.500 kg, contra LT-503U-3-C com 500 kN, 16 mm × 200 mm e 1.900 kg. Base de comparação: máquina de capacidade fixa, que obriga a trocar de equipamento ao subir de bitola. Efeito: a faixa de 12 a 16 mm é coberta por duas versões do mesmo sistema de controle.
Condição de teste: corte em comprimentos diferentes controlados por servo motor. Valor: curso de 1.000 mm no eixo X de corte, com interface de corte declarada plana, sem desperdício, sem rebarba e sem deformação. Base de comparação: corte por guilhotina com batente manual, que depende de ajuste humano a cada mudança de comprimento. Efeito: comprimentos diferentes são obtidos por programa, sem intervenção no batente.
Condição de teste: dobra em múltiplos segmentos e ângulos no mesmo ciclo. Valor: sistema que calcula automaticamente o comprimento de desenvolvimento da barra, com reposicionamento de 0,2 mm e precisão angular de ±1°. Base de comparação: dobra com batente e cálculo manual do desenvolvimento da peça. Efeito: reduz o refugo por erro de cálculo e permite dobras sequenciais com ângulos diferentes.
A automação elimina a marcação manual e o gabarito: o servo localiza as coordenadas de furo, o corte é controlado por servo motor e a dobra calcula automaticamente o desenvolvimento da barra.
O modelo LT-303U-3-C processa até 12 mm de espessura; o modelo robusto LT-503U-3-C suporta barras de até 16 mm de espessura e 200 mm de largura.
Não. O sistema CNC permite entrada direta de coordenadas ou uso de templates pré-configurados, com precisão de 0,2 mm e sem marcação manual no cobre.

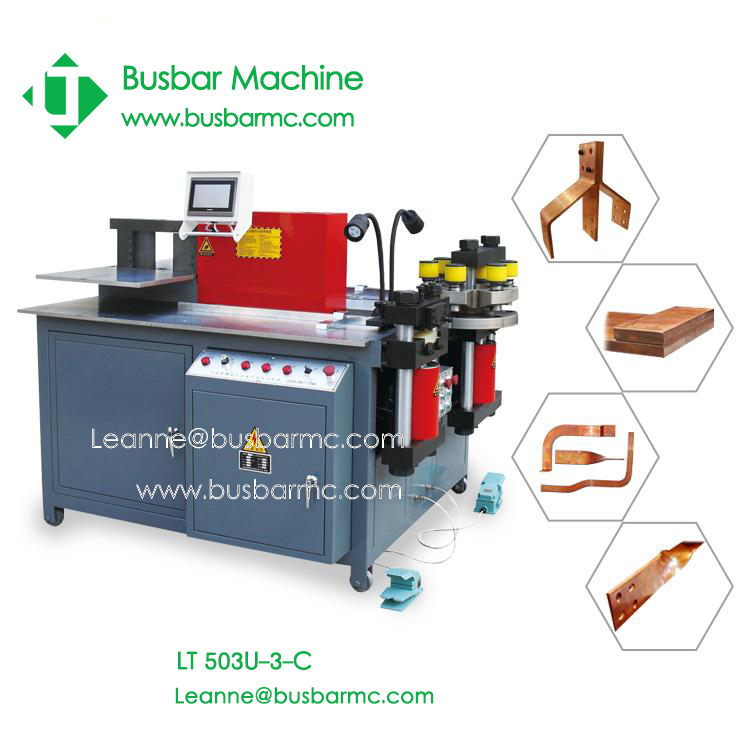

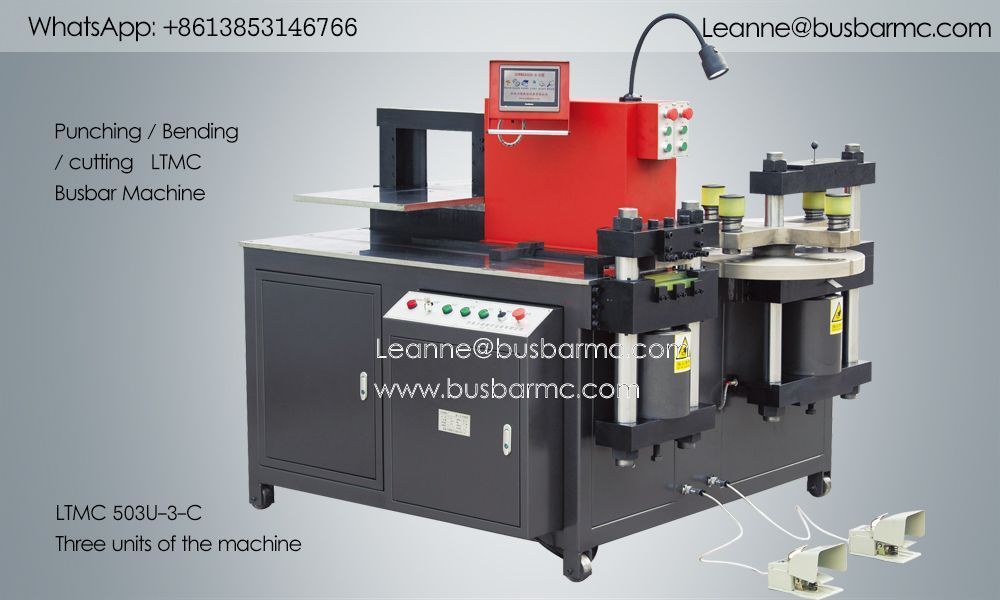

Processadora de Barramento CNC Totalmente Automática
Introdução do Produto:
Modelo: 503U-3-C
Potência: 3×4Kw / 3×5.5Kw
Prazo de entrega: 7-25 dias
Pedido Mínimo (MOQ): 1 unidade
Certificados: ISO9001:2000/CE
Pagamento: T/T, L/C
Marca: LJMC
Origem: Jinan, China
Esta máquina de barramento automática possui três unidades de processamento: puncionamento, corte e dobra. Projetada com três sistemas hidráulicos independentes, permitindo que as unidades de puncionamento, cisalhamento e dobra trabalhem simultaneamente sem perda de pressão.
O equipamento realiza o posicionamento automático das três unidades através da integração de servo motores de alta performance, PLC e interface touch screen intuitiva.

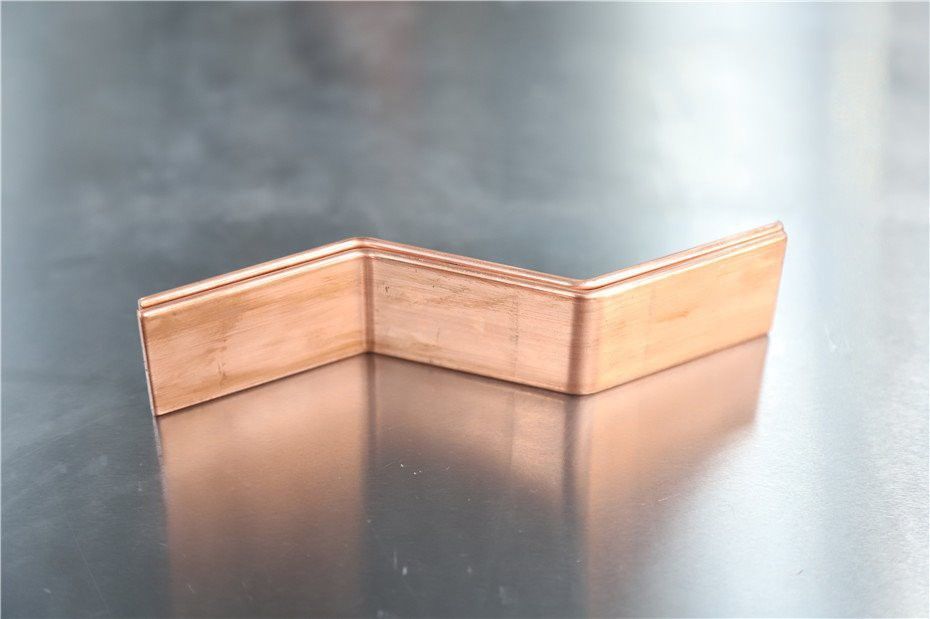

(1) Corte Preciso: O comprimento de corte é controlado automaticamente via servo motor. A interface de incisão é plana, sem desperdício de material, sem rebarbas e sem deformações.

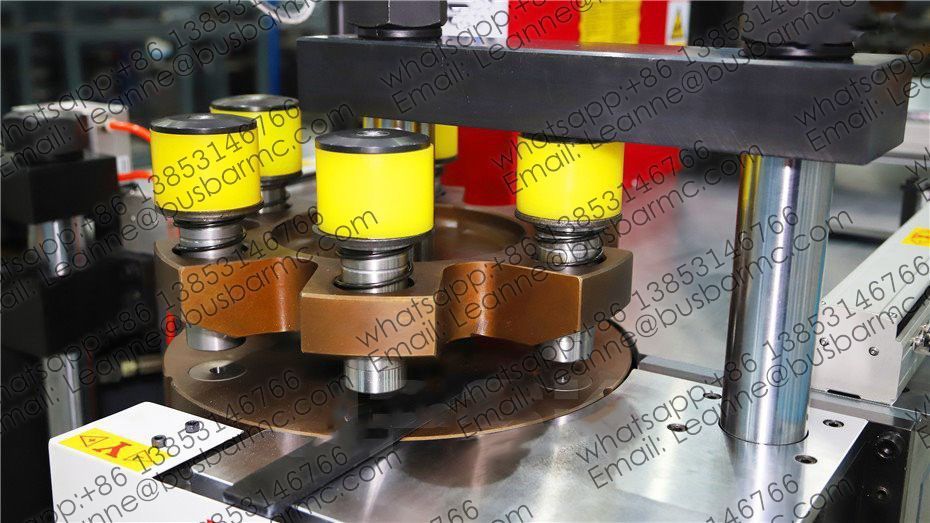

(2) Puncionamento Inteligente: Elimina a necessidade de marcação manual ou gabaritos. O servo motor localiza automaticamente as coordenadas de puncionamento. Suporta puncionamento contínuo, furos com diferentes diâmetros e entrada direta de coordenadas via sistema.

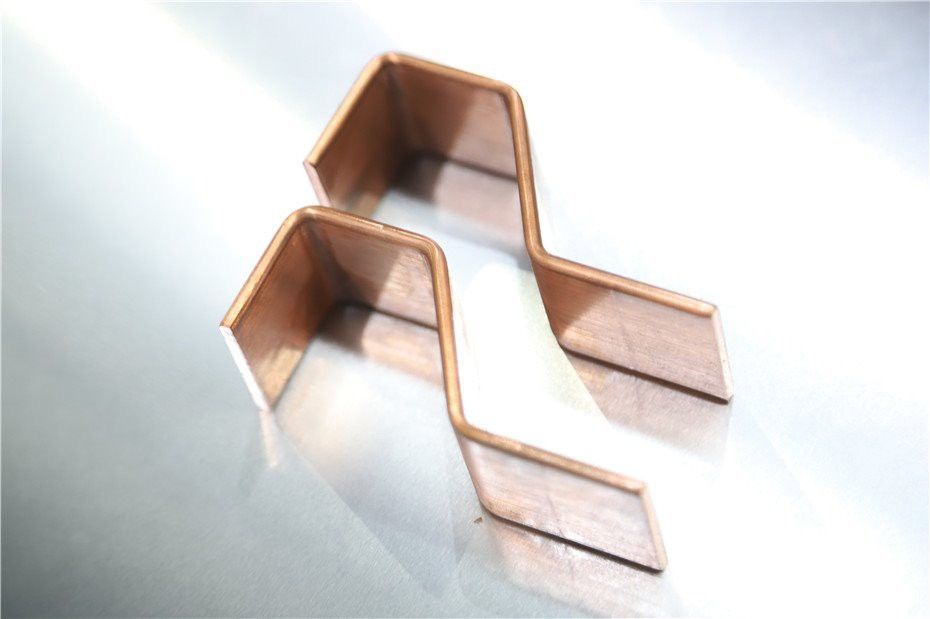

(3) Dobra CNC de Alta Precisão: O sistema calcula automaticamente o comprimento de desenvolvimento da barra de cobre. Guias de fuso de alta precisão controlam o comprimento da dobra. Possui diversos templates integrados para dobras em múltiplos segmentos e ângulos contínuos.
Unidade de Corte

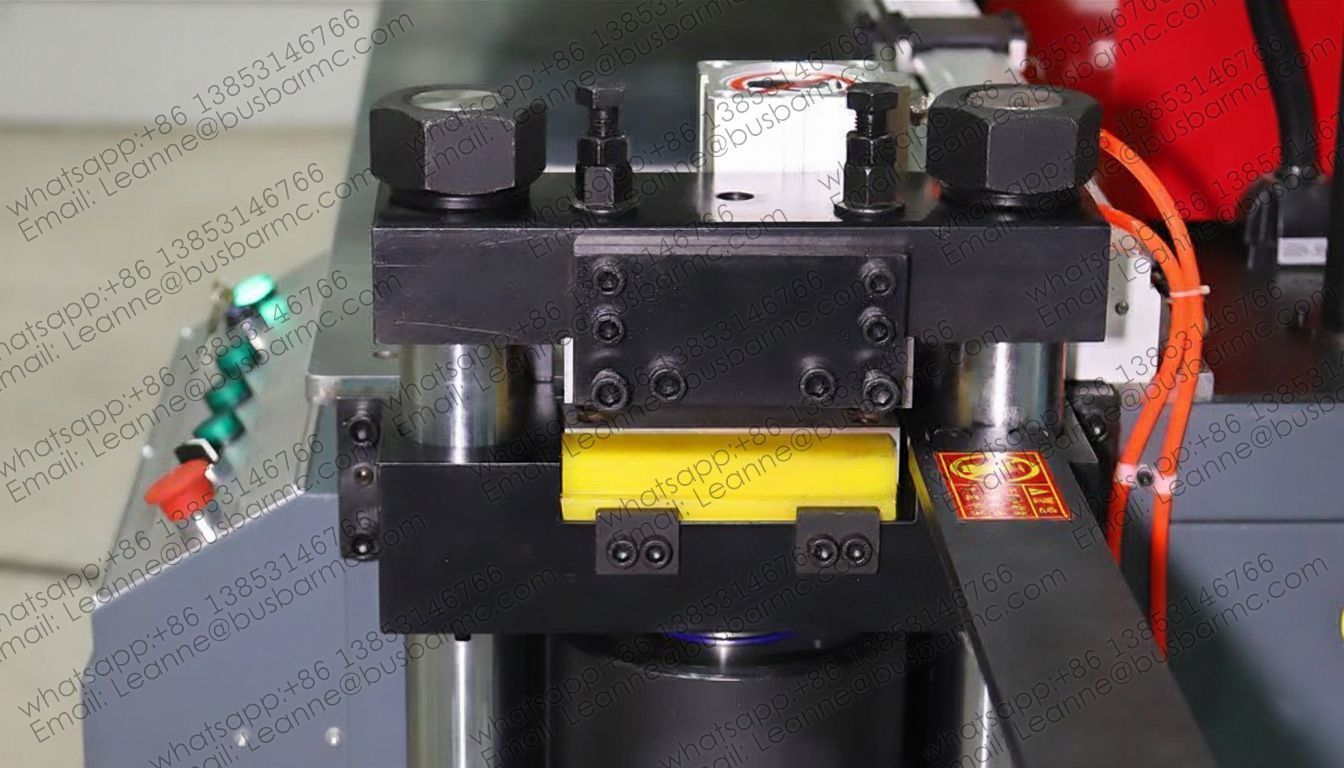

Unidade de Puncionamento
Unidade de Dobra
| Item | Modelo | |
| LT-303U-3-C | LT-503U-3-C | |
| Força Nominal (kn) | 300 | 500 |
| Faixa de Diâmetro de Furo (mm) | Φ4.3~Φ25 | Φ4.3~Φ30 |
| Espessura Máxima (mm) | 12 | 16 |
| Largura Máxima (mm) | 160 | 200 |
| Número de Eixos Servo | 4 | 4 |
| Curso do Eixo Y - Puncionamento (mm) | 150 | 200 |
| Curso do Eixo X - Puncionamento (mm) | 500 | 500 |
| Curso do Eixo X - Corte (mm) | 1000 | 1000 |
| Precisão de Posicionamento (mm) | 0.2 | 0.2 |
| Precisão de Dobra (graus) | ±1° | ±1° |
| Potência (kw) | 3×4kw | 3×5.5kw |
| Peso Total (kg) | 1500 | 1900 |
P1: Quais são as vantagens de uma máquina de barramento 3 em 1 totalmente automática?
R: Este equipamento integra furação, corte e dobra. Graças aos três sistemas hidráulicos independentes, as três operações podem ocorrer simultaneamente, triplicando a produtividade da sua fábrica de painéis elétricos.
P2: Qual o limite de espessura de barra de cobre que a máquina processa?
R: O modelo 303U-3-C processa até 12mm de espessura, enquanto o modelo robusto 503U-3-C suporta barras de até 16mm de espessura e 200mm de largura.
P3: A máquina requer programação complexa para o puncionamento?
R: Não. O sistema CNC permite a entrada direta de coordenadas ou o uso de templates pré-configurados. O servo motor garante precisão de 0.2mm sem necessidade de marcação manual no cobre.
P4: Como é garantida a qualidade do corte?
R: A unidade de cisalhamento utiliza controle por servo eixo, resultando em um corte limpo, sem rebarbas e sem desperdício de pontas de barra (scrap-free).
P5: É possível realizar dobras em múltiplos ângulos de forma contínua?
R: Sim. A unidade de dobra CNC calcula automaticamente o desenvolvimento da peça e executa sequências de dobras em diferentes ângulos e comprimentos em uma única rotina.
