Otimize sua linha de produção com a Processadora de Barramento CNC LT 303U-3-C. Equipamento industrial 3 em 1 de alta performance para puncionamento, corte e dobra de cobre e alumínio. Tecnologia CNC de alta precisão para fabricação de transformadores, painéis elétricos e subestações. Reduza o desperdício de matéria-prima e aumente a repetibilidade com o sistema hidráulico automatizado LT. Peça seu orçamento técnico para pronta entrega.
A LT-303U-3-C é a processadora de barramento CNC indicada para produção seriada, em que a repetibilidade entre peças vale mais que a capacidade máxima. Ela combina puncionamento, corte e dobra em uma estação com força nominal de 300 kN, processando barras de cobre e alumínio de até 12 mm × 160 mm. A unidade de corte usa matrizes de cisalhamento de coluna dupla, para corte limpo e sem rebarba, e a unidade de puncionamento adota revólver de seis posições que mantém punção e matriz alinhados, aumentando a vida útil das ferramentas. A dobra usa estrutura fechada, o que eleva a repetibilidade em lotes. A precisão de dobra é de ±1°, com repetibilidade de ±0,5°, e o acionamento é feito por 3 × 4 kW. Certificações ISO9001:2000 e CE.
Valores conforme ficha técnica do modelo. Cada parágrafo é autônomo e informa condição de teste, valor e base de comparação.
Condição de teste: produção seriada de barramentos de 12 mm × 160 mm na LT-303U-3-C. Valor: precisão de dobra de ±1° com repetibilidade de ±0,5°. Base de comparação: dobradeira de estrutura aberta com batente manual, cuja dispersão angular cresce dentro do lote. Efeito: todas as peças saem idênticas na linha de montagem, sem seleção manual.
Condição de teste: corte de barra de 12 mm de espessura por 160 mm de largura com matriz de cisalhamento de coluna dupla. Valor: corte declarado limpo e sem rebarba em toda a largura de 160 mm. Base de comparação: corte por disco abrasivo, que gera rebarba e exige acabamento posterior. Efeito: a barra segue para a montagem sem etapa intermediária de esmerilhamento.
Condição de teste: furação de Φ4,3 a Φ25 mm com revólver de seis posições. Valor: alinhamento permanente entre punção e matriz ao longo da vida da ferramenta. Base de comparação: porta-matriz de posição única, que exige realinhamento manual após cada troca. Efeito: reduz o consumo de matriz e o tempo de parada por troca de ferramenta.
Condição de teste: implantação em fábrica com exigência de rastreabilidade de qualidade. Valor: certificações ISO9001:2000 e CE, com força de 300 kN, potência de 3 × 4 kW e peso de 1.320 kg. Base de comparação: equipamentos sem certificação internacional declarada. Efeito: atende auditoria de fornecedor de montadora elétrica e de concessionária de energia.
É uma solução 3 em 1 completa que realiza furos, cortes e dobras em barramentos de cobre e alumínio, indicada para transformadores e painéis de baixa e média tensão.
Com torre de seis estações, punciona furos de Φ4,3 mm até Φ25 mm em barras de até 12 mm de espessura.
Sim. Possui sistema CNC com repetibilidade de ±0,5°, o que mantém as peças idênticas na linha de montagem.
Descrição do Produto
A LT 303U-3-C é a solução definitiva em máquina de barramento 3 em 1 para fabricantes de painéis elétricos e transformadores no Brasil. Este equipamento robusto combina puncionamento, corte e dobra em uma única estação de trabalho de alta performance.

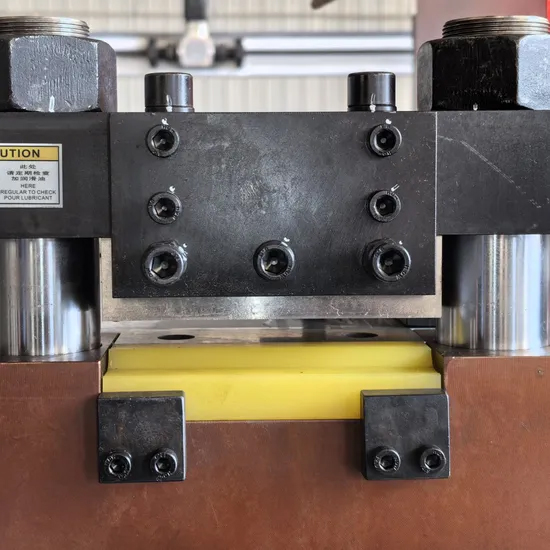

1. A unidade de corte adota matrizes de cisalhamento de coluna dupla, garantindo um corte limpo e sem rebarbas.

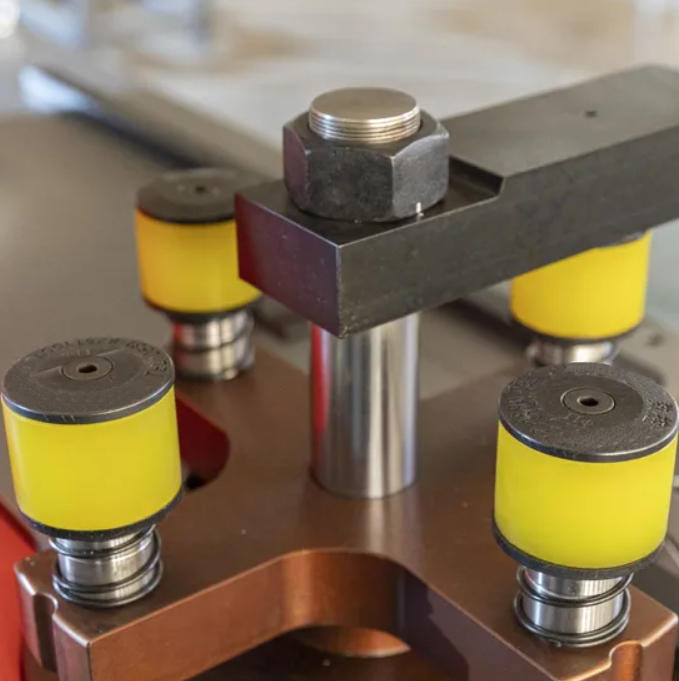

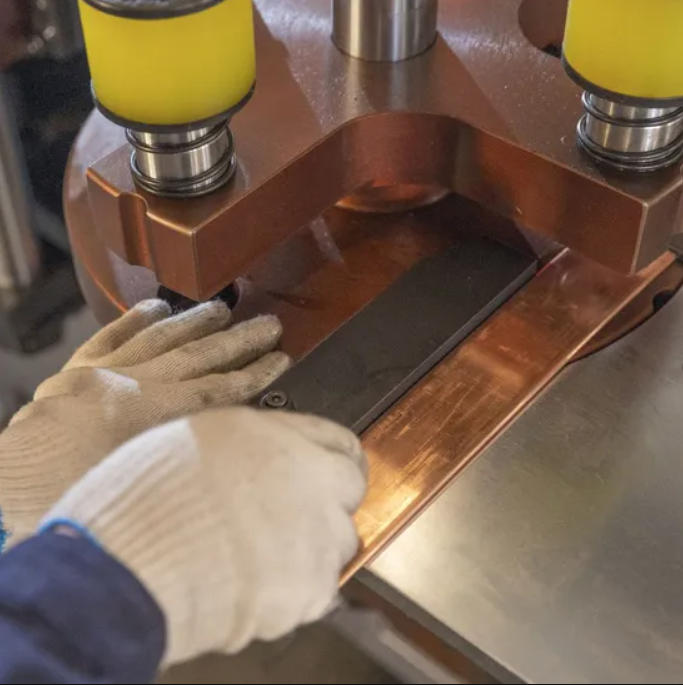

2. A unidade de puncionamento utiliza um revólver de seis posições (turret), que garante o alinhamento absoluto entre punção e matriz, aumentando a vida útil das ferramentas.
3. A unidade de dobra adota uma estrutura fechada, proporcionando maior uniformidade em dobras horizontais e recalques, elevando a precisão de repetibilidade em produções seriadas.

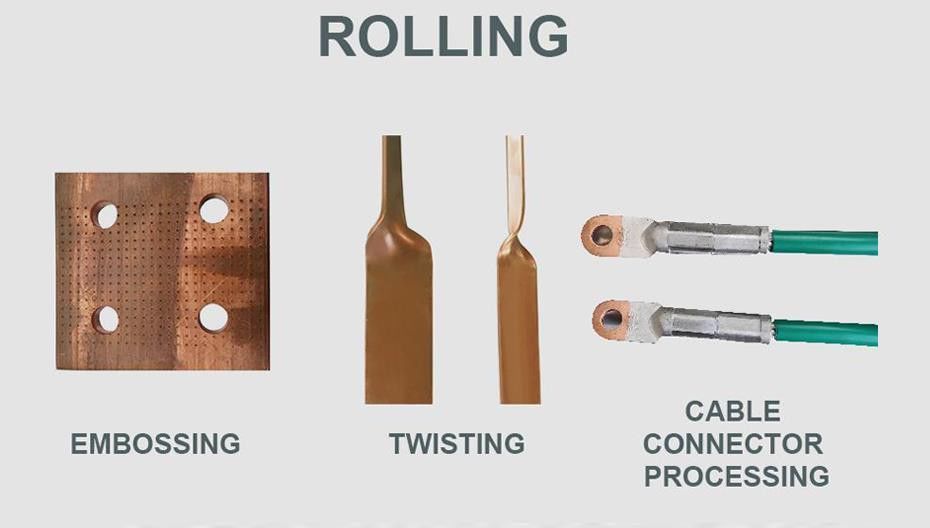

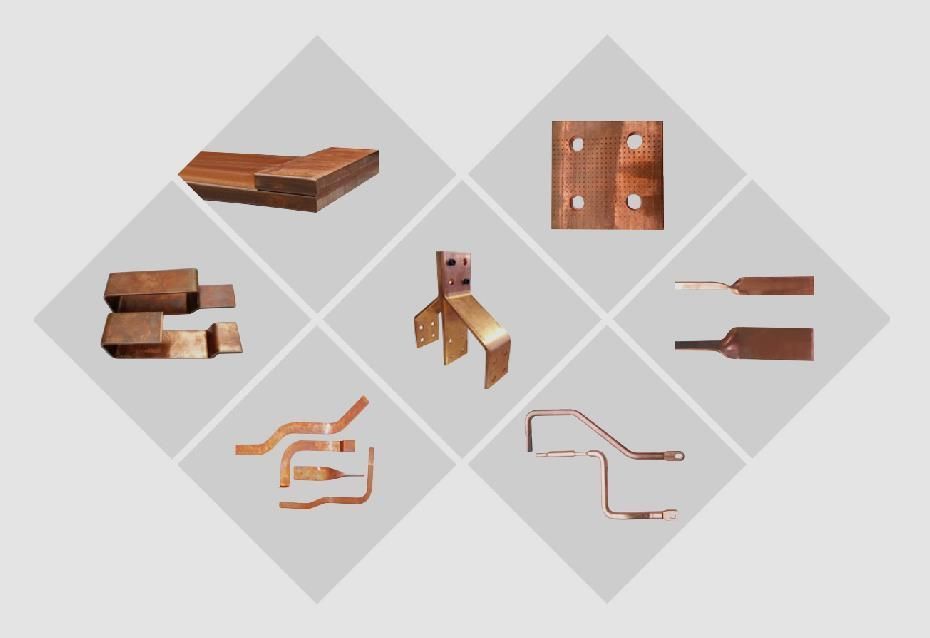

4. Diferentes moldes e matrizes podem ser instalados conforme a necessidade do cliente para processamentos de formatos especiais em cobre e alumínio.

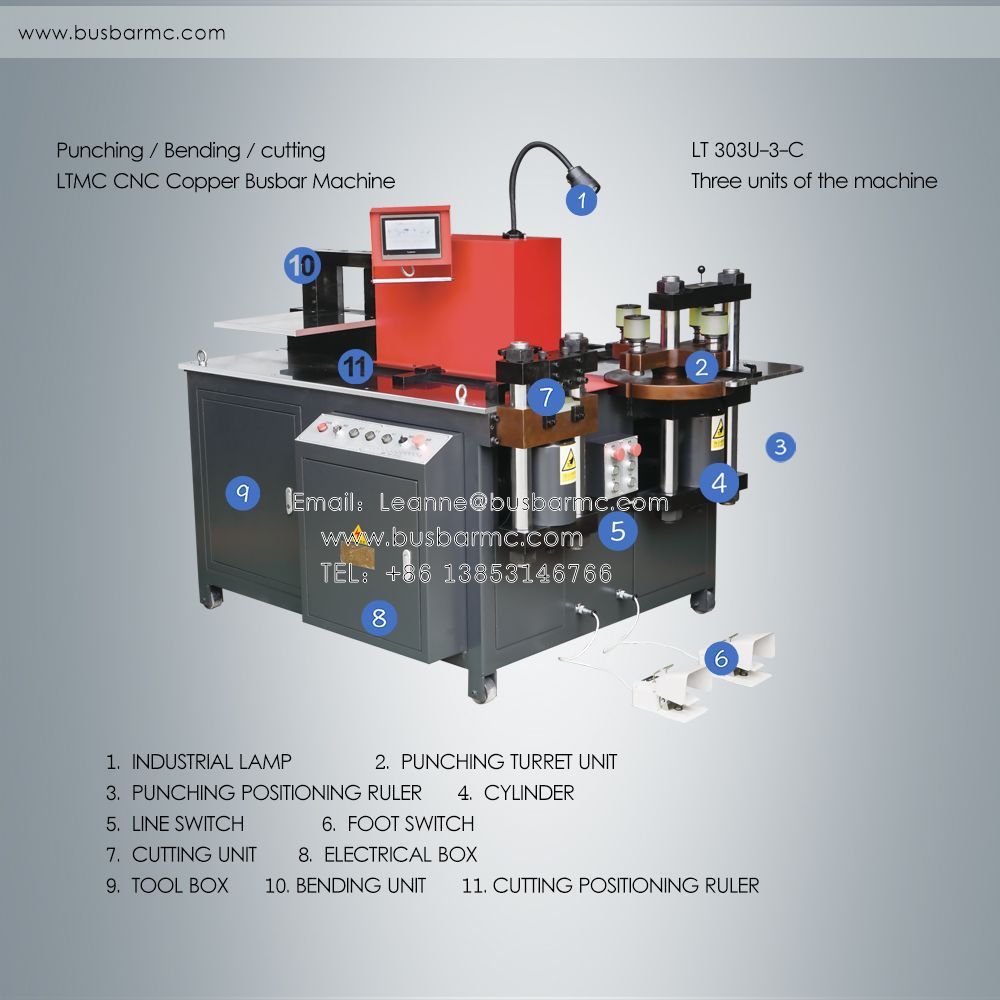

1. TELA TOUCH SCREEN CNC
2. LUMINÁRIA INDUSTRIAL
3. UNIDADE DE PUNCIONAMENTO (TURRET)
4. RÉGUA DE POSICIONAMENTO DE FURO
5. CILINDRO HIDRÁULICO
6. CHAVE DE LINHA
7. PEDAL DE ACIONAMENTO
8. UNIDADE DE CORTE
9. PAINEL ELÉTRICO
10. CAIXA DE FERRAMENTAS
11. UNIDADE DE DOBRA CNC
12. RÉGUA DE POSICIONAMENTO DE CORTE

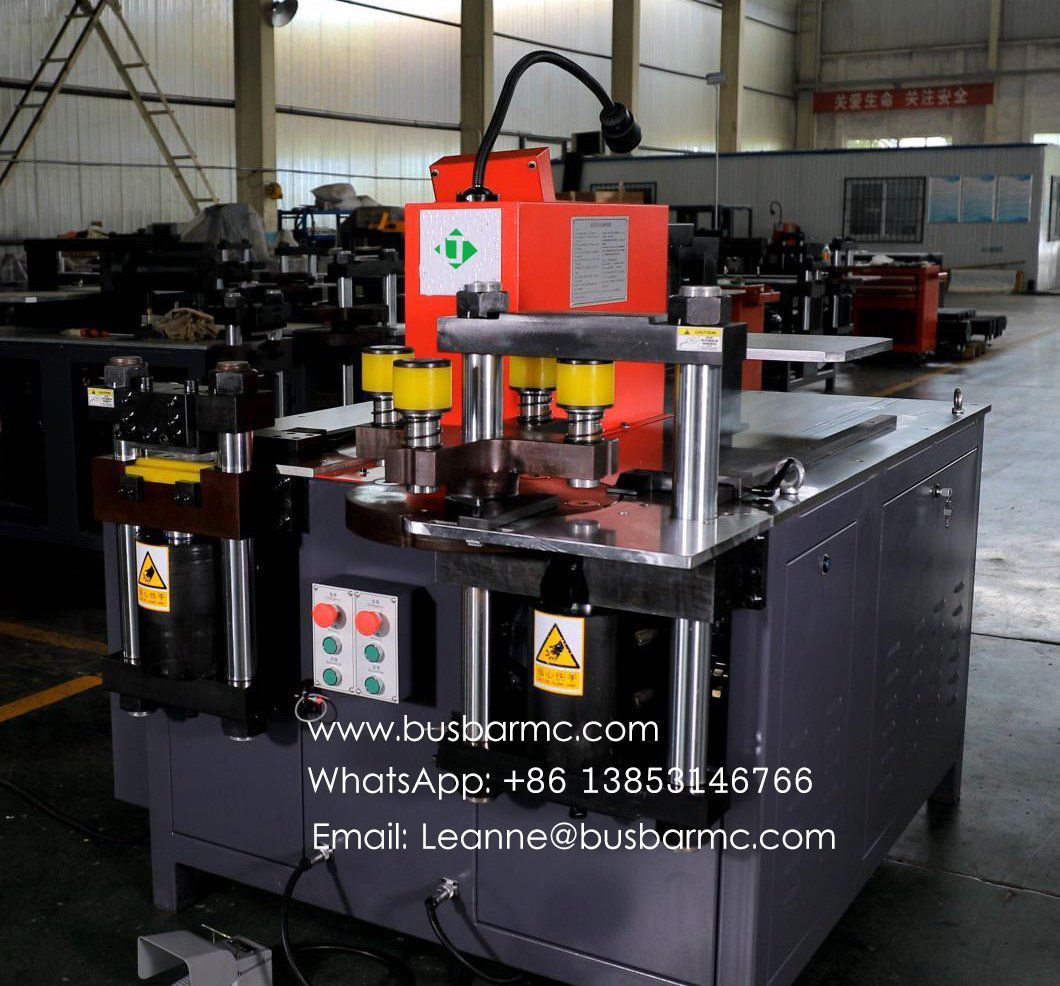

A LT-303U-3-C é uma processadora de barramento CNC multifuncional.

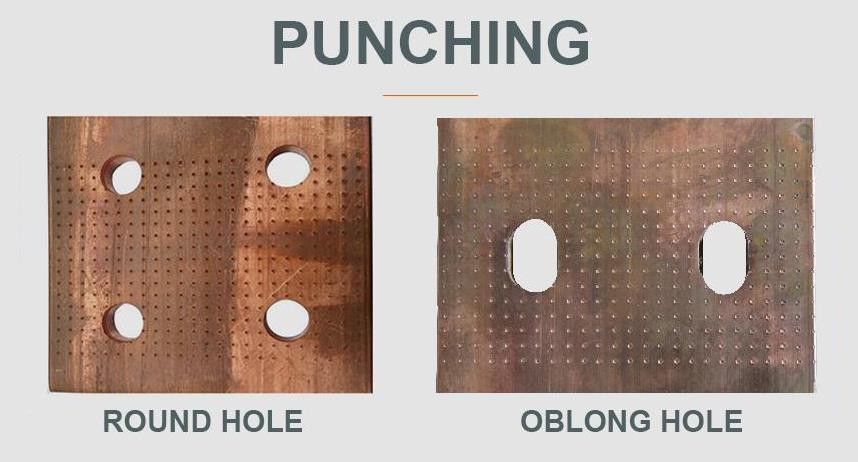

Função 1: Puncionamento (Furo)
Para furos redondos, oblongos e ovais em barras de cobre.

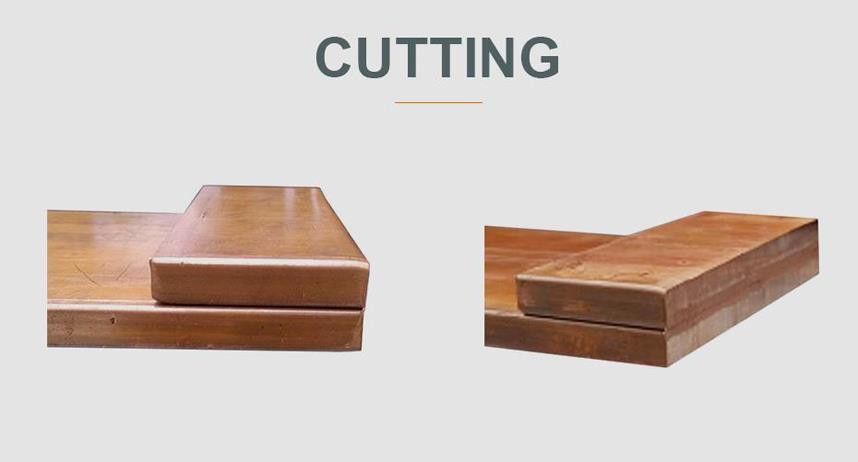

Função 2: Corte (Cisalhamento)

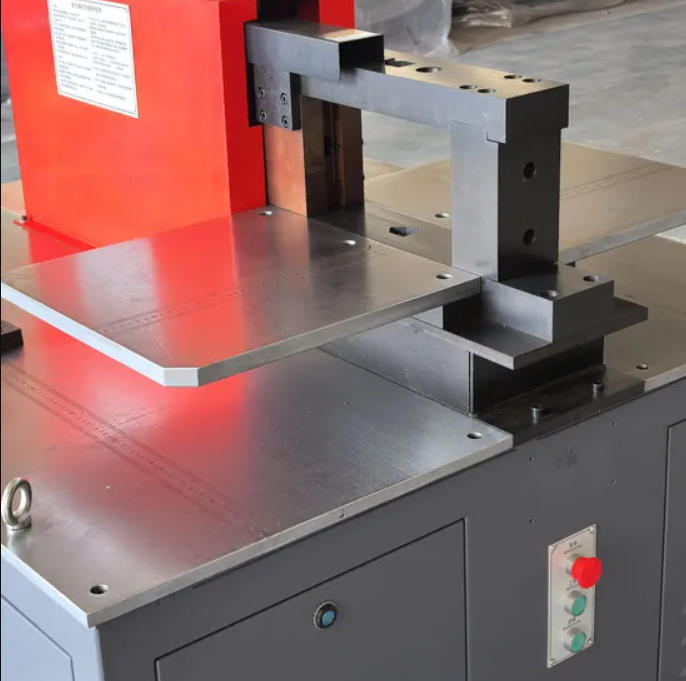

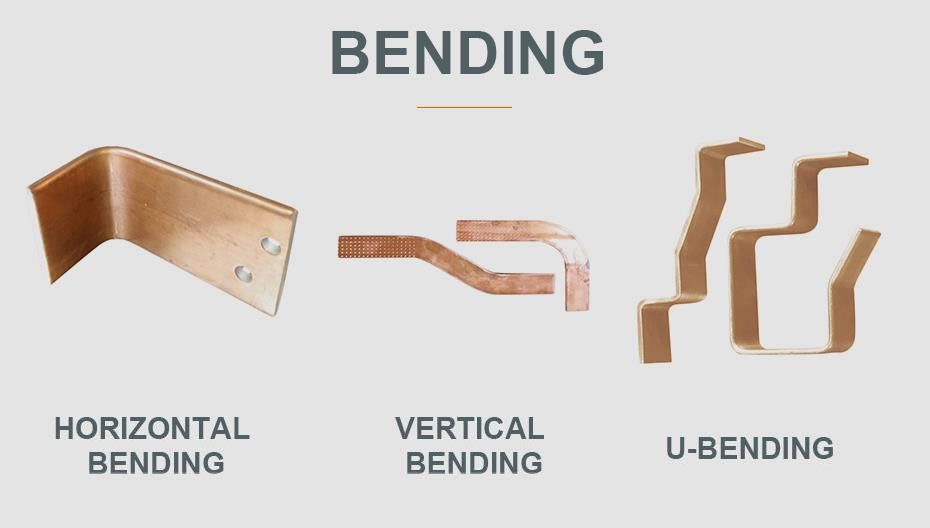

Função 3: Dobra (Viradeira)
Realiza dobra vertical (tipo faca), dobra plana (horizontal), dobra em U e dobra em Z através da troca rápida de matrizes.

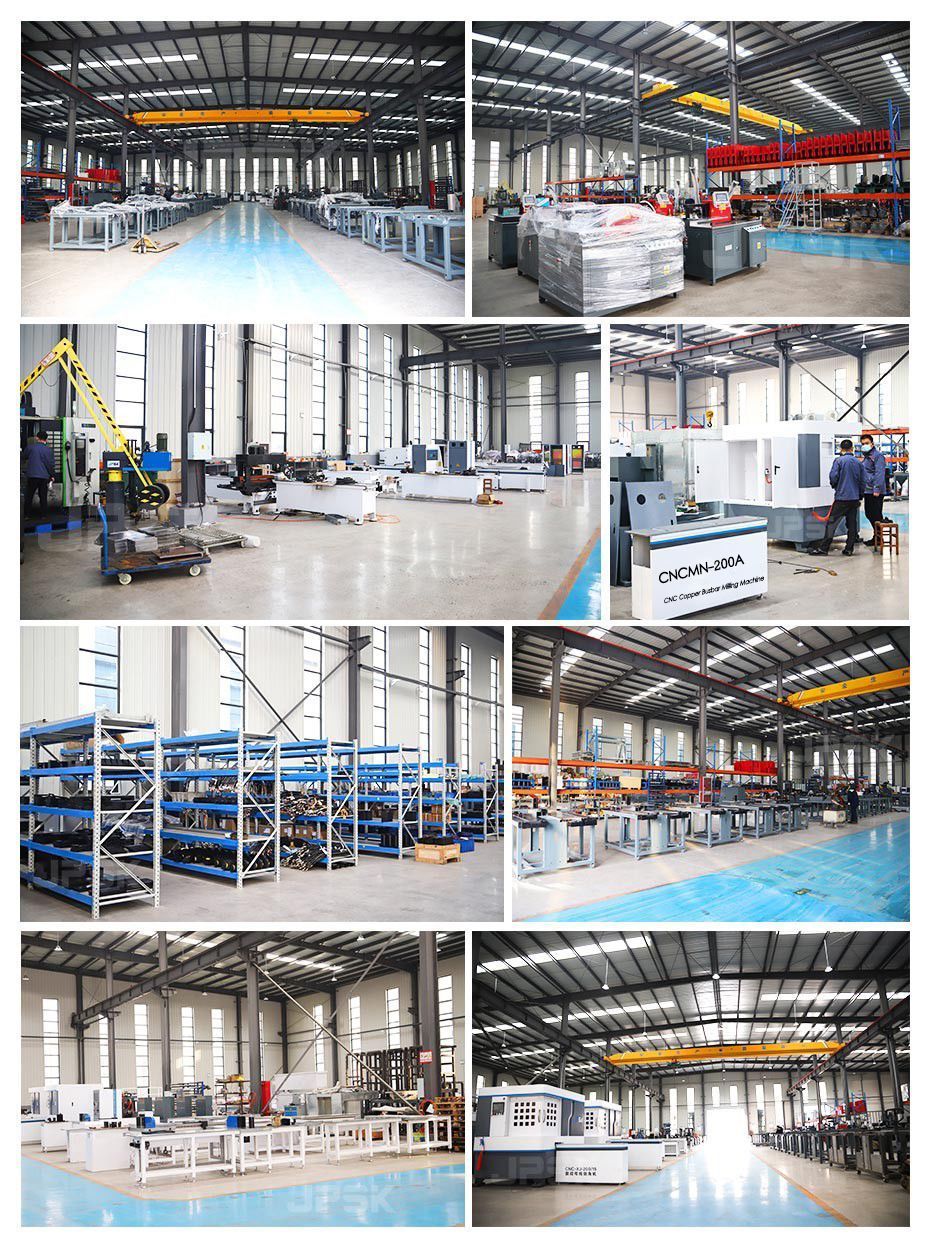

Nossa Fábrica: Garantia de qualidade e tecnologia de ponta na fabricação de máquinas industriais.
| Itens | Modelo LT-303U-3-C |
| Força Nominal (kn) | 300 |
| Faixa de Diâmetro de Puncionamento (mm) | ф4.3～ф25 |
| Espessura Máxima (mm) | 12 |
| Largura Máxima (mm) | 160 |
| Espessura Máxima de Corte (mm) | 12 |
| Largura Máxima de Corte (mm) | 160 |
| Largura Máx. de Dobra Horizontal (mm) | 160 |
| Espessura Máx. de Dobra Horizontal (mm) | 12 |
| Tamanho Máx. de Dobra Vertical (mm) | 10×100 |
| Potência (kw) | 3×4KW |
| Precisão de Dobra (graus) | ±1° |
| Precisão de Repetibilidade de Dobra | ±0.5° |
| Tamanho da Mesa Primária (mm) | 1650×1050 |
| Dimensões Externas (mm) | 1720×1220×1240 |
| Peso Total (kg) | 1320KG |
Veja a operação da nossa dobradeira de barramento CNC realizando dobras planas, verticais e especiais:

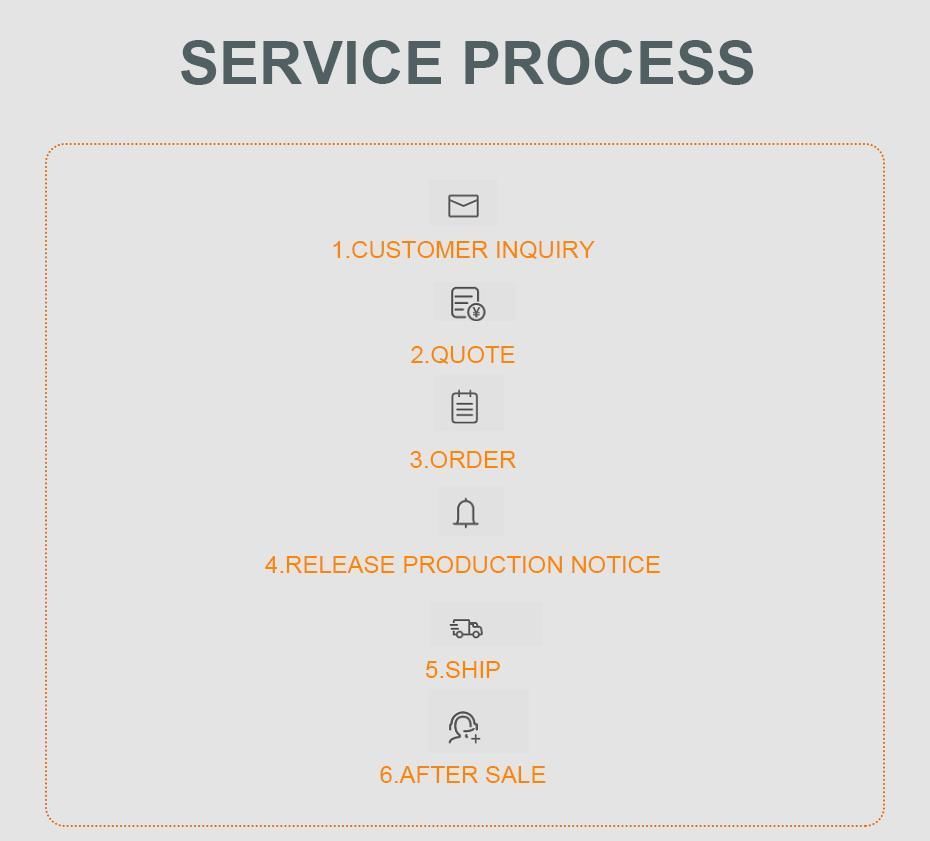

Nossos Serviços
Nossos engenheiros de pós-venda realizam visitas técnicas regulares para garantir a máxima performance do seu equipamento e ouvir suas sugestões para melhoria contínua.
Embalagem e Entrega
Utilizamos filme plástico impermeável na parte interna e engradados de madeira robustos para exportação segura.
Certificações Internacionais: ISO9001:2000 / CE
P1: Quais funções a máquina LT-303U-3-C oferece para o setor elétrico?
R: É uma solução 3 em 1 completa que realiza furos, cortes e dobras em barramentos de cobre e alumínio. Ideal para fabricação de transformadores e painéis de baixa/média tensão.
P2: Qual a capacidade de puncionamento desta puncionadeira?
R: Com seu sistema de torre de 6 estações, ela punciona furos de Φ4.3 mm até Φ25 mm em barras de até 12 mm de espessura.
P3: A unidade de dobra é precisa para produção em série?
R: Sim, possui sistema CNC com repetibilidade de ±0.5°, garantindo que todas as peças saiam idênticas na linha de montagem.
P4: Posso encomendar matrizes personalizadas?
R: Com certeza. Desenvolvemos ferramentas especiais para dobras em U, Z ou furos com formatos customizados conforme seu projeto de engenharia.
P5: Qual a voltagem e potência do equipamento?
R: A máquina utiliza 3 motores de 4 kW cada, totalizando alta eficiência energética para operação industrial contínua.
P6: Como funciona o suporte pós-venda no Brasil?
R: Oferecemos suporte técnico, peças de reposição e orientação para instalação para que sua máquina para barramento de cobre nunca pare.
