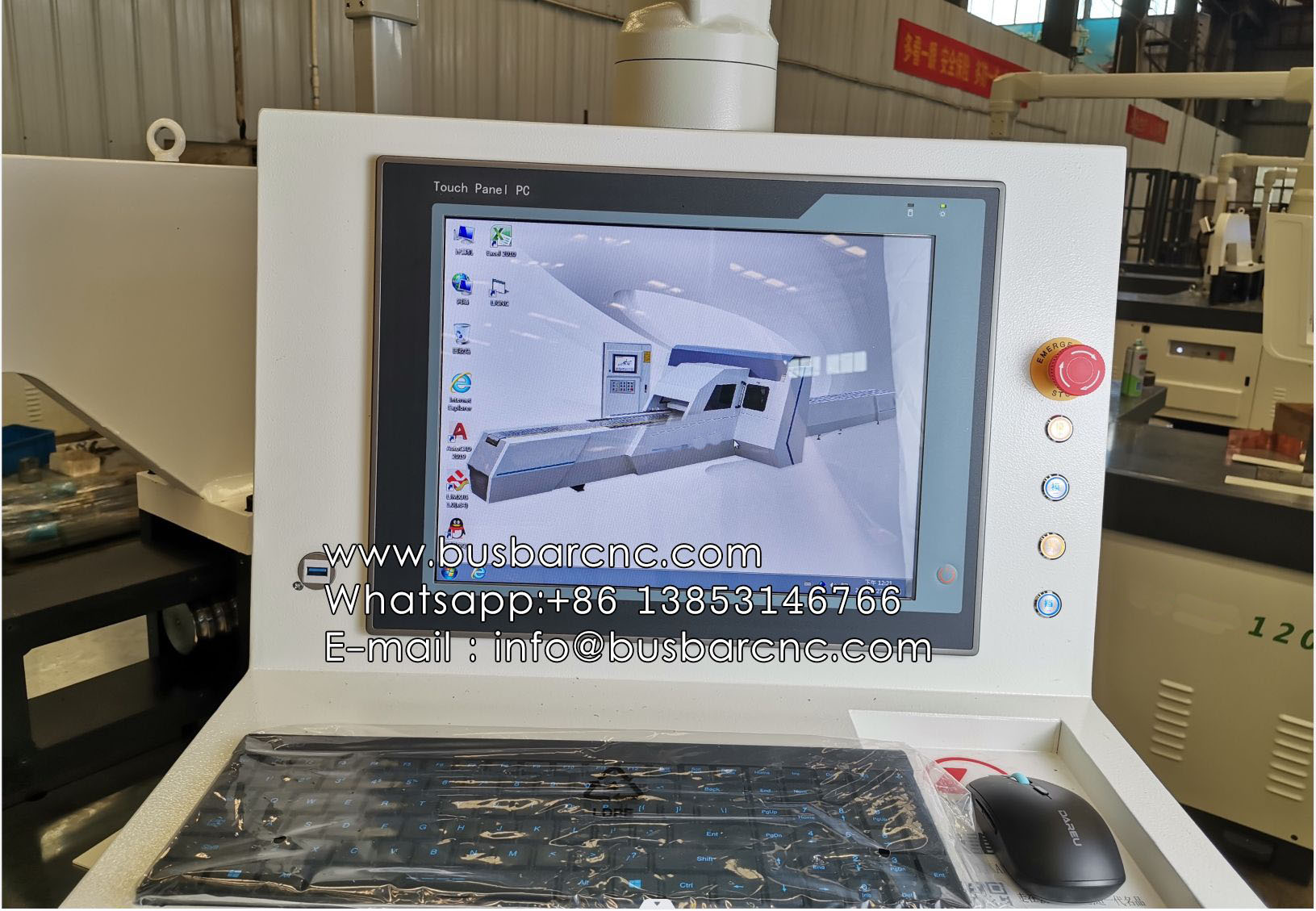

Solução ideal para dobrar barras blindadas de cobre e alumínio com alta eficiência, automação e precisãoSistema de controle CNC certificado com software CAD/CAM próprioTecnologia patenteada de "dobra fechada" para máxima resistência mecânica e precisão

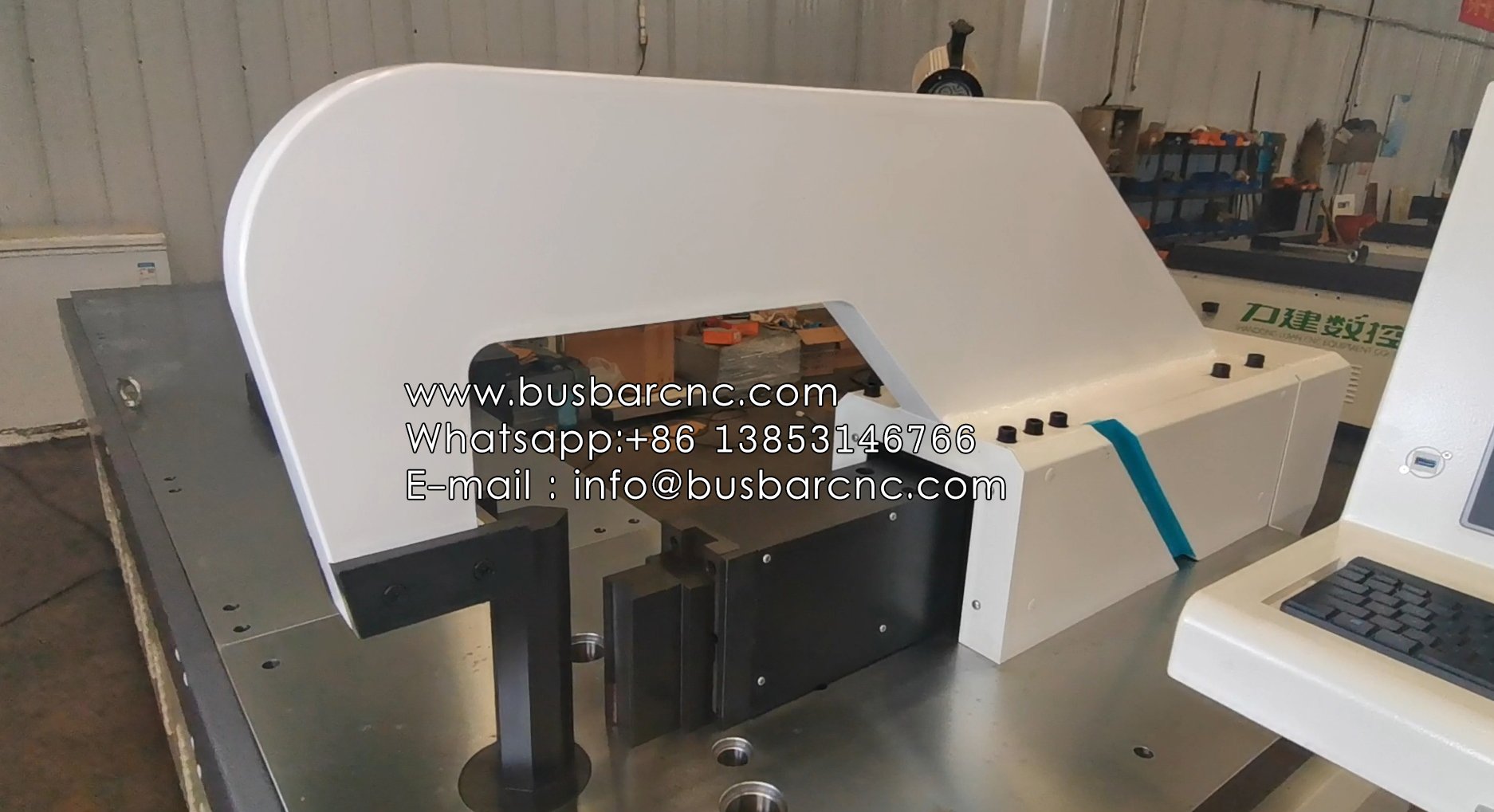

A HQ400-1200B é a dobradeira CNC de barramentos indicada para quem precisa de dobras repetíveis em série, e não apenas de uma dobra correta na primeira peça. Ela opera com força nominal de 400 kN em dois comprimentos de régua: 1.200 mm no HQ400-1200B e 2.000 mm no HQ400-2000B. A dobra plana máxima é de 15 × 160 mm e 15 × 200 mm, respectivamente, e a dobra vertical chega a 12 × 120 mm. O fuso tem curso de 200 mm e o motor principal é de 7,5 kW. A precisão declarada é de ±0,15 mm no batente e de ±0,3° no ângulo de dobra. A estrutura adota dobra fechada patenteada, o que aumenta a rigidez em relação à geração de dobra aberta. O equipamento é declarado totalmente compatível com os padrões de tensão brasileiros de 13,8 kV a 69 kV.
Valores conforme ficha técnica do modelo. Cada parágrafo é autônomo e informa condição de teste, valor e base de comparação.
Condição de teste: lote de peças idênticas dobradas em produção contínua com a régua de 2.000 mm do modelo HQ400-2000B. Valor: precisão de batente de ±0,15 mm e precisão de ângulo de dobra de ±0,3°. Base de comparação: dobradeira hidráulica com batente mecânico ajustado à mão, cuja repetibilidade varia com o operador e com o aquecimento do óleo. Efeito: as peças permanecem intercambiáveis ao longo de todo o lote, sem ajuste manual entre ciclos.
Condição de teste: face de dobra de 15 mm de espessura sob força nominal de 400 kN. Valor: largura máxima de dobra plana de 200 mm no HQ400-2000B e de 160 mm no HQ400-1200B, com dobra vertical limitada a 12 × 120 mm. Base de comparação: dobradeira de geração anterior com estrutura de dobra aberta, que perde rigidez exatamente na faixa de 15 mm. Efeito: a face de dobra mantém espessura e ângulo sem deformação elástica residual.
Condição de teste: comparação direta entre os dois comprimentos de mesa da mesma série. Valor: 3.100 kg no HQ400-1200B com régua de 1.200 mm, contra 3.300 kg no HQ400-2000B com régua de 2.000 mm. Base de comparação: dobradeiras de régua curta, que obrigam a reposicionar a barra justamente em peças longas. Efeito: 200 kg de acréscimo de massa compram 800 mm de comprimento útil de dobra.
Condição de teste: instalação em planta industrial com alimentação trifásica padrão. Valor: motor principal de 7,5 kW e curso de fuso de 200 mm, com dimensões de 3.500 × 1.450 × 1.850 mm no HQ400-1200B e de 4.300 × 1.450 × 1.850 mm no HQ400-2000B. Base de comparação: dobra manual com batente graduado, sem controle de ângulo nem registro de programa. Efeito: o equipamento opera em instalação elétrica industrial padrão, sem demanda de potência atípica.
Ambos têm força nominal de 400 kN e motor principal de 7,5 kW. O HQ400-1200B tem régua de 1.200 mm, dobra plana máxima de 15 × 160 mm e pesa 3.100 kg; o HQ400-2000B tem régua de 2.000 mm, dobra plana de 15 × 200 mm e pesa 3.300 kg.
Precisão de batente de ±0,15 mm e precisão de ângulo de ±0,3°, com estrutura de dobra fechada patenteada que aumenta a rigidez e a resistência mecânica da dobra.
Sim. O equipamento é declarado totalmente compatível com os padrões de tensão brasileiros de 13,8 kV a 69 kV, faixa típica de quadros de média tensão e subestações.
Baixa necessidade de manutenção e custos operacionais
Com suporte técnico local em São Paulo e Rio de Janeiro, a BMC® oferece soluções completas para processamento de barras blindadas que atendem às especificações das concessionárias brasileiras, com excelente serviço pós-venda e suporte de manutenção.
| Modelo | HQ400-1200B | HQ400-2000B |
|---|---|---|
| Pressão Nominal | 400KN | 400KN |
| Comprimento de Medição | 1200mm | 2000mm |
| Tamanho Máximo de Dobra Plana | 15x160mm | 15x200mm |
| Tamanho Máximo de Dobra Vertical | 12x120mm | 12x120mm |
| Comparação de Parâmetros | ||
| Curso do Eixo Principal | 200mm | 200mm |
| Potência do Motor Principal | 7.5kw | 7.5kw |
| Precisão de Medição | ±0.15 | ±0.15 |
| Precisão de Dobra | ±0.3 | ±0.3 |
| Dimensões da Máquina | 3500x1450x1850mm | 4300x1450x1850mm |
| Peso da Máquina | 3100kg | 3300kg |
Oferecemos soluções completas para processamento de barras blindadas com garantia total de qualidade e excelente serviço pós-venda, respaldados por ampla experiência nos mercados brasileiro e sul-americano.
