Otimize sua oficina com a Processadora de Barramento Hidráulica Manual 303U-3-C. Equipamento versátil 3 em 1 para dobrar, cortar e furar barras de cobre e alumínio com precisão. Ideal para pequenos e médios fabricantes de painéis elétricos e quadros de comando que buscam robustez e baixo custo de manutenção. Portátil, durável e essencial para montagens industriais e manutenção elétrica de alta qualidade no Brasil.
A 303U-3-C hidráulica manual é a opção 3 em 1 indicada para oficinas que precisam de robustez com baixo custo de manutenção, e não de automação CNC. Ela reúne puncionamento, corte e dobra em uma bancada com força nominal de 300 kN, processando barras de até 12 mm de espessura por 150 mm de largura. A faixa de furação é de Φ4,3 a Φ25 mm e a dobra vertical chega a 10 × 100 mm. O acionamento é hidráulico por comando manual, com versão monofásica de 1 × 4 kW ou trifásica de 3 × 4 kW, o que permite operar em oficinas sem rede trifásica. O peso é de 1.220 kg na versão monofásica e de 1.320 kg na trifásica. Aplicação típica no Brasil: oficinas de painéis elétricos de pequeno e médio porte, manutenção de quadros de comando e montagens industriais.
Valores conforme ficha técnica do modelo. Cada parágrafo é autônomo e informa condição de teste, valor e base de comparação.
Condição de teste: barra de cobre de 12 mm de espessura por 150 mm de largura processada na 303U-3-C. Valor: 300 kN de força nominal e faixa de furo de Φ4,3 a Φ25 mm. Base de comparação: furação com broca e gabarito em prensa de oficina, que exige marcação prévia e tende a deixar rebarba. Efeito: os furos saem dimensionados na própria máquina, sem etapa de acabamento.
Condição de teste: instalação em oficina ou canteiro sem alimentação trifásica. Valor: versão monofásica de 1 × 4 kW com 1.220 kg, contra a versão trifásica de 3 × 4 kW com 1.320 kg. Base de comparação: processadoras 3 em 1 que exigem alimentação trifásica obrigatória. Efeito: o equipamento entra em operação sem adequação elétrica da instalação.
Condição de teste: corte de barra de 12 × 150 mm com lâmina plana em modo de processamento vertical. Valor: corte de 12 mm de espessura por 150 mm de largura, declarado sem rebarba, sem desperdício e sem deformação por queda. Base de comparação: corte por serra ou disco abrasivo, que consome material e gera rebarba a ser removida depois. Efeito: a etapa de acabamento pós-corte é eliminada do fluxo.
Condição de teste: furação com diâmetros diferentes na mesma barra. Valor: revólver de seis posições em formato de dente, sem troca manual de matriz a cada furo. Base de comparação: puncionadeira de matriz única, que exige uma troca manual por diâmetro. Efeito: o tempo improdutivo em peças com furos de vários diâmetros é reduzido a zero.
Força de 300 kN, barras de até 12 mm de espessura e 150 mm de largura, com furos de Φ4,3 a Φ25 mm e dobra vertical de até 10 × 100 mm.
Sim. Há versão monofásica de 1 × 4 kW com 1.220 kg, além da versão trifásica de 3 × 4 kW com 1.320 kg.
As três unidades são independentes e têm curso de trabalho ajustável individualmente; o ciclo é comandado manualmente, o que permite operar uma unidade sem interferir nas outras.
Máquina Processadora de Barramento Hidráulica 303U-3-C - 3 em 1 (Manual/Semiautomática)
Descrição do Produto: 303U-3-C
Esta série de processadora de barramento possui três unidades funcionais integradas: puncionamento (furo), corte (tesoura) e dobra. As três unidades podem ser operadas simultaneamente ou sequencialmente. O curso de trabalho de cada unidade é facilmente ajustável, o que reduz drasticamente o tempo de ciclo e aumenta a produtividade na fabricação de máquinas para barramentos de cobre. A função principal é o processamento de barras de cobre e alumínio para o setor elétrico.
A máquina é equipada com acionamento por botões manuais ou pedal, permitindo que o operador realize o puncionamento, corte e dobra de forma independente. É o equipamento ideal para a indústria de quadros elétricos de baixa, média e alta tensão (Painéis TTA/PTTA).
Desenvolvida com foco na eficiência e segurança operacional, esta máquina para painéis elétricos é perfeita para canteiros de obras de grande porte, montagem de cabines primárias e projetos de transmissão e distribuição de energia.
Detalhes do Equipamento:
1. Luminária Industrial 2. Torre de Puncionamento 3. Régua de Posicionamento de Furo 4. Cilindro Hidráulico 5. Chave de Linha 6. Pedal de Acionamento 7. Unidade de Corte 8. Caixa Elétrica 9. Caixa de Ferramentas 10. Unidade de Dobra 11. Régua de Posicionamento de Corte.
Amostras de Processamento (Samples):

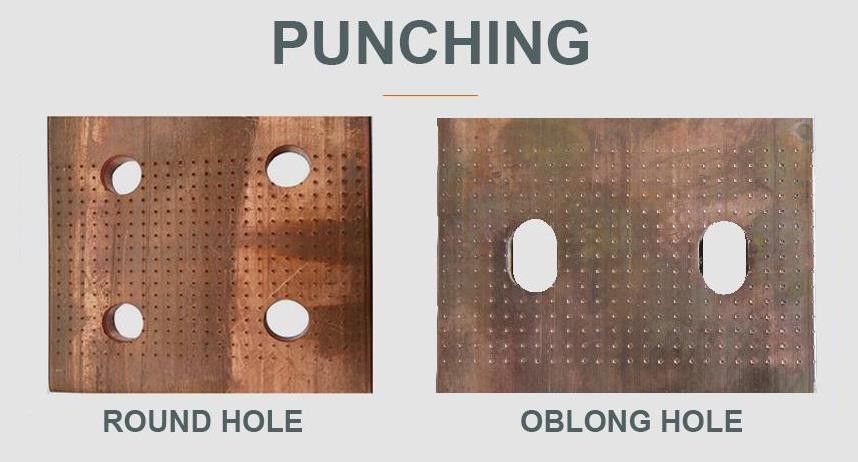

Realize puncionamento de furos redondos e oblongos com perfeição.

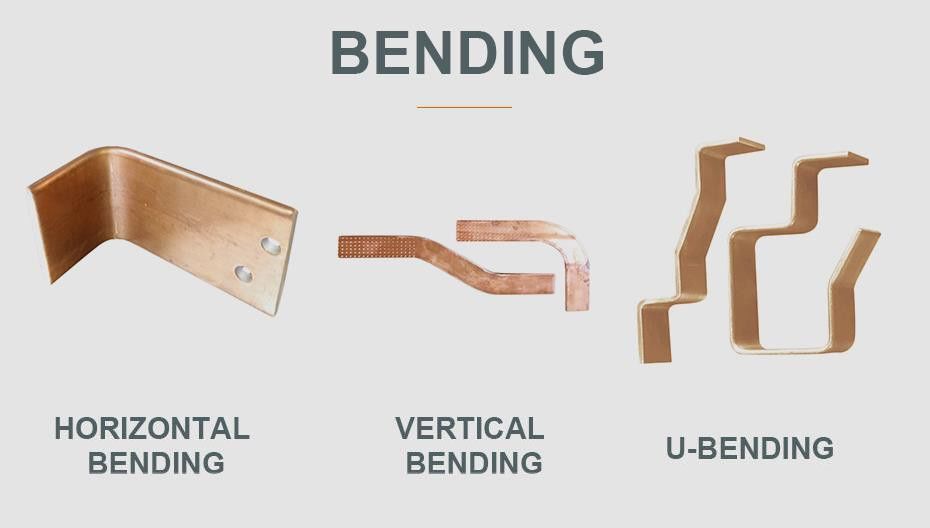

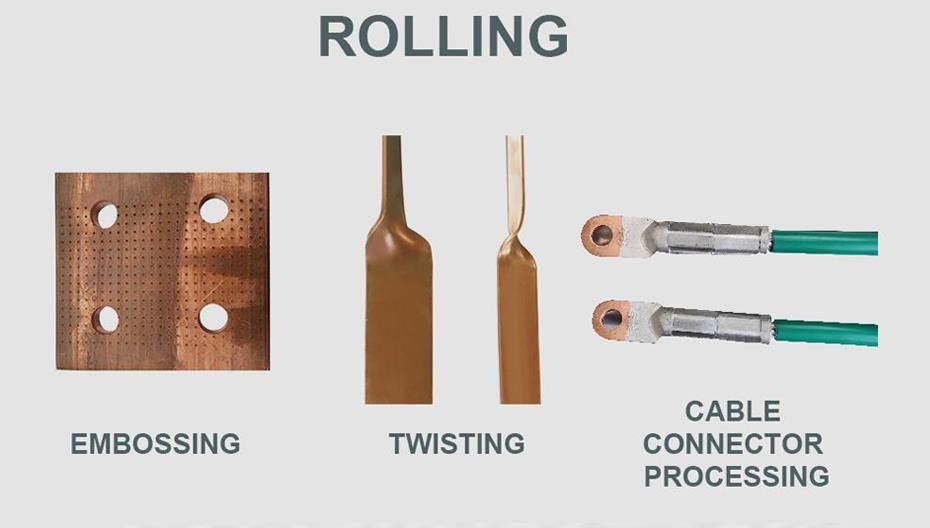

Capacidade para dobra horizontal (chata), dobra vertical e dobra em "U". O equipamento também realiza funções de gravação em relevo (embossing), torção de barras e processamento de conectores de cabos.
Especificações Técnicas:
| Item / Parâmetro | Modelos | |
| Modelo | 303U-3 | 303U-3-C |
| Força Nominal (kn) | 300 | 300 |
| Diâmetro de Puncionamento (mm) | ф4.3～ф25 | ф4.3～ф25 |
| Espessura Máxima (mm) | 12 | 12 |
| Largura Máxima (mm) | 150 | 150 |
| Espessura Máxima de Corte (mm) | 12 | 12 |
| Largura Máxima de Corte (mm) | 150 | 150 |
| Largura Máxima Dobra Horizontal (mm) | 150 | 150 |
| Espessura Máxima Dobra Horizontal (mm) | 12 | 12 |
| Tamanho Máx. Dobra Vertical (mm) | 10×100 | 10×100 |
| Potência (kw) | 1×4KW | 3×4KW |
| Tamanho da Mesa (mm) | 1650×1050 | 1650×1050 |
| Dimensões Externas (mm) | 1720×1220×1220 | 1720×1220×1220 |
| Peso Total (kg) | 1220KG | 1320KG |
Principais Características:

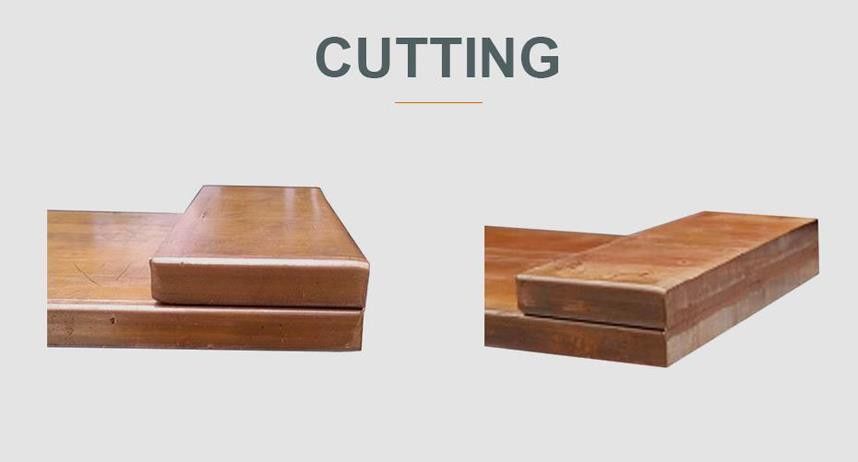

1. Unidade de Corte: Adota o modo de processamento vertical, flexível e conveniente. Utiliza corte por lâmina plana, garantindo que a interface da peça seja lisa, sem rebarbas, sem desperdício e sem deformação por queda.
2. Unidade de Puncionamento: Utiliza um revólver de seis posições em formato de dente, proporcionando excelente visibilidade. Não há necessidade de trocar moldes frequentemente, tornando a operação eficiente.
3. Unidade de Dobra: Realiza dobra horizontal. Com a troca simples de moldes, executa dobras verticais ou em formato de "U".
4. Versatilidade: Funções como gravação em relevo, achatamento, torção e crimpagem de terminais de cabos são facilmente alcançadas.
5. Mobilidade: Equipada com quatro rodízios, facilitando o deslocamento para qualquer área da fábrica.
6. Customização: Ferramentas especiais podem ser instaladas conforme a necessidade do projeto.

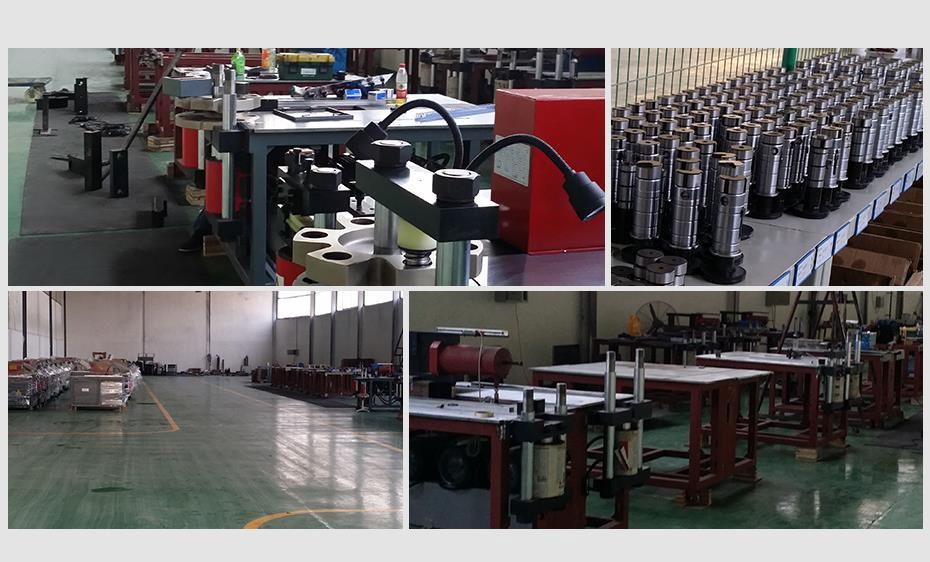

Fábrica e Serviço:
Nossos engenheiros de pós-venda realizam visitas técnicas periódicas e suporte online para garantir a melhor performance do seu maquinário para barramento de cobre. A certificação ISO9001 é a base do nosso compromisso com a qualidade internacional.
Vídeo Demonstrativo:
FAQ – Perguntas Frequentes sobre a Processadora 303U-3-C
1. Para que serve a máquina 303U-3-C?
Ela é projetada para furar, cortar e dobrar barramentos de cobre e alumínio, sendo ideal para fabricantes de painéis elétricos de alta e baixa tensão.
2. As três unidades podem trabalhar ao mesmo tempo?
Sim, as unidades de puncionamento, corte e dobra podem operar simultaneamente ou de forma independente, otimizando o fluxo de trabalho.
3. Como é feito o controle das operações?
A máquina pode ser acionada via botões no painel ou através de pedal, garantindo mãos livres para o posicionamento da barra.
4. O equipamento é fácil de mover?
Sim, possui rodízios industriais que permitem levá-la facilmente para diferentes postos de trabalho ou canteiros de obras.
5. Quais são as capacidades máximas?
Força de 300 kN, capacidade para barras de até 12mm de espessura e 150mm de largura.
